FORATRICI MONOTESTA

BORING SYSTEM
21 PRESTIGE

Foratrice monotesta, multimandrino, semiautomatica

Per foratura orizzontale e verticale di pannelli e legno massello, per arredamento in genere.

- Compatta 1 mq
- Dimezza i tempi di lavoro rispetto ad una foratrice da banco

Esperienza trentennale con oltre 20.000 macchine prodotte. 100% Made in Italy. Alti standard di qualità e affidabilità grazie al metodo di produzione lean, Toyota System.

CARATTERISTICHE TECNICHE MODELLO

Mandrino ad attacco rapido interasse 32 mm. Ribaltamento pneumatico della testa 0° - 90°. Ampio piano di lavoro in acciaio. Predisposizione per l’aspirazione. Macchina costruita a norma CE.



EQUIPAGGIAMENTO STANDARD

N.1 motore 2 HP

N.2 pressori di bloccaggio anti infortunistici brevettati

N.5 porta punte ad attacco rapido

N.2 aste in alluminio da 1500 mm con 2 battute

N.2 Squadre sul piano in ghisa ribaltabili, registrabili su barra di lettura metrica con lente

N.2 battute fisse a 37 mm per fori cerniere

Regolazione Altezza della testa dal piano con contatore numerico

Spiral System brevettato per regolazione rapida profondità di foratura

Battuta posteriore corsa max 300 mm

Imballo - cassa di cartone sovrapponibile

Predisposizione per l'aspirazione

Costruita a norme CE







APPROFONDIMENTI

ESECUZIONE RAPIDA ORIZZONTALE

Grazie all'interasse di 640 mm e all'ampio piano d'appoggio, si forano contemporaneamente pannelli di larghezza max 316 mm.

ESECUZIONE RAPIDA VERTICALE

Foratura fianchi da 3000 mm in 5 passaggi.

ACCOPPIAMENTI PERFETTI

Le squadrette sul piano si regolano su una  barra di lettura metrica con lente e nonio, riferimento  preciso che garantisce  il perfetto parallelismo delle lavorazioni.

SETTAGGIO VELOCE

Regolare la PROFONDITA' DI FORATURA è facile con Spyral System e recupero automatico di 10 mm per la foratura verticale.

FLESSIBILE

Fora da 0° a 90° a tutte le gradazioni.

TENUTA PANNELLO IN SICUREZZA

Pressori con posizionamento rapido, antinfortunistici. Garantiscono stabilità e tenuta perfetta del pannello e forature sempre precise.



APPROFONDIMENTI

PRODUTTIVITA'

Dimezza i tempi di lavoro rispetto ad una foratrice da banco.

POSIZIONAMENTO RAPIDO E PRECISO DEL PANNELLO

Due aste in alluminio 1500 x 80 mm con 4 battute di riferimento (2 incluse, 2 opzionali).

BATTUTA POSTERIORE

Battuta posteriore fino a 300 mm consente il foro centrale su fianco armadio senza uso dell'asta.

BATTUTA PER CERNIERE

Battuta fissa a 37 mm per fori fissaggio della cerniera sul fianco.

STRUTTURA SOLIDA

In acciaio, testata per durare nel tempo, verniciata a polvere, anti-corrosione, ecologica. Testa a forare in alluminio, ingranaggi in acciaio rettificato.


POSIZIONAMENTO RAPIDO E PRECISO DEL PANNELLO

Due aste in alluminio 1500 x 80 mm con 4 battute di riferimento (2 incluse, 2 opzionali).



APPROFONDIMENTI

PREDISPOSIZIONE PER PUNTE DI GRANDE DIAMETRO

Il pettine presenta 3 posizioni predefinite in corrispondenza delle quali è possibile eseguire forature con punte di grande diametro, senza bisogno di effettuare ulteriori regolazioni sulla testa.

FORATURA VELOCE CERNIERE

Possibilità di applicare gli aggregati per cerniera nelle varie tipologie disponibili ( BLUM, HETTICH, SALICE, , GRASS) e poter così realizzare i 3 fori necessari, in un unico ciclo di lavoro.



SCHEDA TECNICA

Mandrini N. 21
Mandrini sinistri e destri N. 10 sx - N. 11 dx
Interasse mandrini 32 mm
Interasse massimo di foratura 640 mm
Diametro massimo utensile 40 mm
Profondità foratura massima 65 mm
Altezza max foratura orizzontale 55 mm
Altezza piano di lavoro 860 mm
Dimensioni piano di lavoro 885 x 349,5 mm
Spessore massimo pannello (con accessorio*) 60 mm (130 mm *)
Dimensione massima pannello 900 x 3000
Motore HP 2 / KW 1,5 - RPM 2800
Motore passo-passo
Motore passo-passo 2
Attuatore lineare
Pressione impianto pneumatico BAR 6/8
Consumo aria compressa per ciclo di lavoro 10 NL
Cappa aspirazione diametro 80 mm
Ingombro macchina 1015 x 990 x 1270 mm
Dimensione imballo macchina 1150 x 950 x 1050 mm
Dimensione imballo asta 1500 x 120 x 60 mm
Peso lordo 290 Kg
Peso netto 260 Kg


ACCESSORI

Settaggio rapido
Compasso squadre

Per un settaggio rapido e preciso  delle squadre sul piano per garantire  una foratura perfettamente speculare

Compasso squadre (solo per BS 21 PRESTIGE)


CODICE: 26200069

Ergonomia

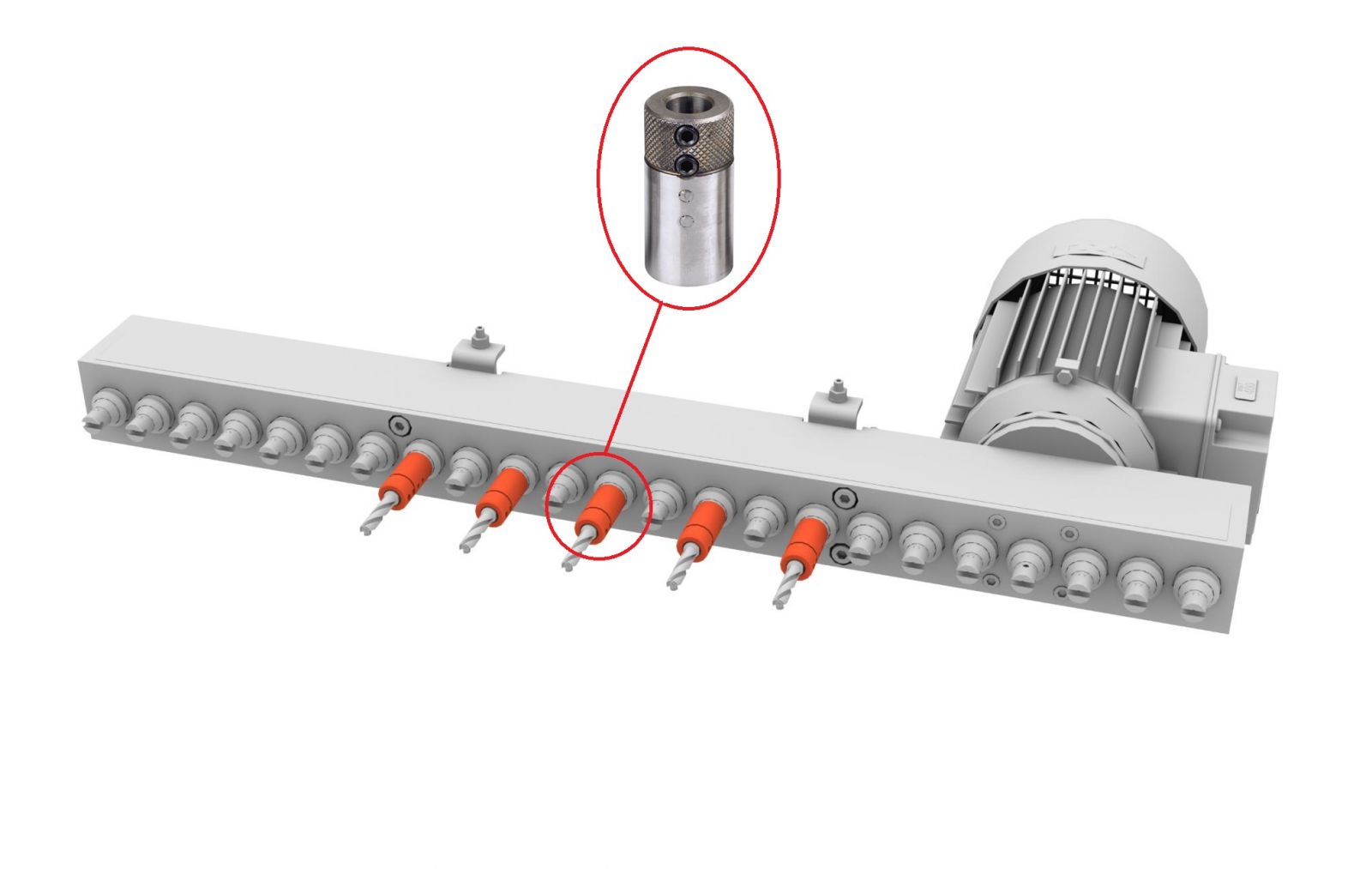

Bussola ad attacco rapido

Basta un click per montare la bussola, con la punta già inserita, sulla testa della foratrice


CODICE: 36000061

Ergonomia
Vassoio portapunte

Punte sempre in ordine e a portata di mano


CODICE: 26000014

Ergonomia
Supporto per aste

Aste sempre a portata di mano


CODICE: 26000010

Lavorazione pannelli lunghi
Battute di riferimento per guidare il pannello lungo

Mantiene in posizione il pannello lungo per una migliore accuratezza delle forature

N. 2 battute di riferimento per guidare il pannello lungo durante la foratura trasversale


CODICE: 26001071

Lavorazione pannelli lunghi
Prolunga 1000 mm per asta di riferimento

Per aumentare di 1 mt la lunghezza delle 2  aste (1,5 mt cad.) fornite di serie con la macchina  e forare in linea pannelli lunghi


CODICE: 29970302



ACCESSORI

Flessibilità
Alzata pressori fino a 130 mm

Per forare travi di legno con una altezza fino a 130 mm



CODICE: 26001015

Flessibilità
Battute di riferimento a 45 ° e 90°

Per forare listelli e cornici


CODICE: 26000069

Settaggio rapido
Kit battute supplementari su asta - n. 2 pezzi

Per un settaggio ancora più rapido e preciso


CODICE: 26028819

Tenuta pannello
Pressore bloccaggio supplementare

Aumenta la pressione sul pannello per una maggiore stabilità durante il processo di foratura

N.1 pressore bloccaggio supplementare


CODICE: 29971019

Qualità della lavorazione
Perno di riferimento per fori in linea

Per esecuzione veloce, e precisa, di forature verticali in linea, senza bisogno dell'asta lunga, consigliato su entrambi i lati  per la foratura di pannelli di oltre i 2 mt

Perno di riferimento per fori in linea (1 pezzo)


CODICE: 29900100

Tenuta pannello
Pressori bloccaggio supplementari

Aumenta la pressione sul pannello per una maggiore stabilità e consente di lavorare 2 pannelli piccoli contemporaneamente

N.2 pressori bloccaggio supplementari


CODICE: 29971020



ACCESSORI

Settaggio rapido
Calibro fisso per settaggio battuta posteriore

Per posizionare velocemente e con precisione la battuta posteriore

Calibro fisso per settaggio battuta posteriore (500 mm)


CODICE: 26000061

Settaggio rapido
Kit per giunzione aste

Per ottenere un'asta unica di 3 mt di lunghezza

Kit per giunzione aste (1500 + 1500 mm)


CODICE: 26028820

Esigenze speciali

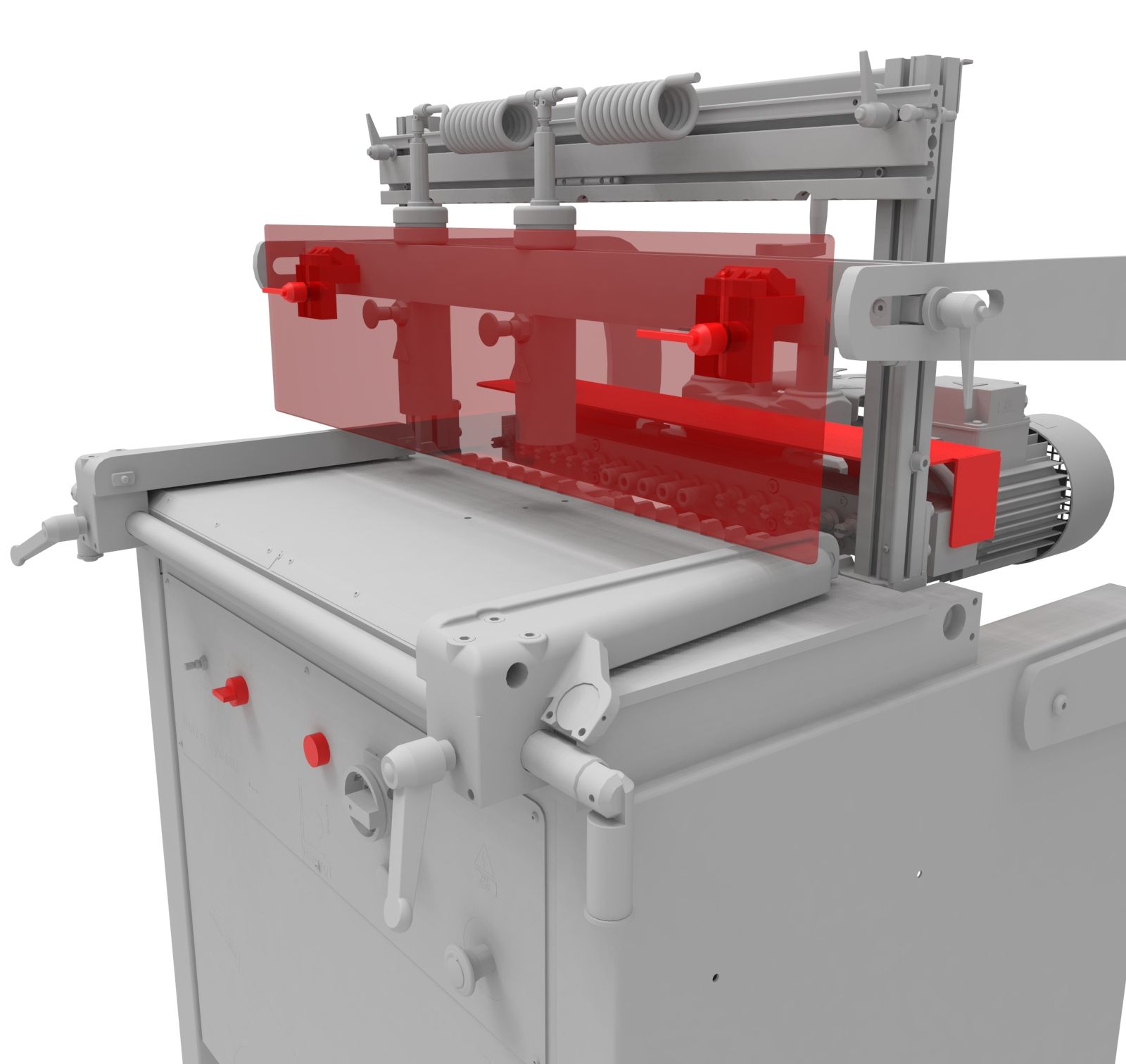

KIT SCUOLA

Rende la BS 21 PRESTIGE adatta ad essere installata in laboratori di scuole professionali ed in istituti con operatori che hanno esigenze speciali. Il kit comprende una protezione in lamiera per la testa forante ed una in plexiglass per la barra porta pressori; sono inclusi inoltre interruttori di sicurezza aggiuntivi sul fronte macchina.


CODICE: 16251101

Foratura rapida cerniere
Aggregato per cerniera tipo "Grass"

Per eseguire i tre fori della cerniera in un unico ciclo di lavoro

PUNTE NON INCLUSE


CODICE: 00008395

Foratura rapida cerniere
Aggregato per cerniera tipo "Salice"

Per eseguire i tre fori della cerniera in un unico ciclo di lavoro

PUNTE NON INCLUSE


CODICE: 00008391

Foratura rapida cerniere
Aggregato per cerniera tipo "Blum"

Per eseguire i tre fori della cerniera in un unico ciclo di lavoro

PUNTE NON INCLUSE


CODICE: 00008392



ACCESSORI

Foratura rapida cerniere
Aggregato per cerniera tipo "Hettich"

Per eseguire i tre fori della cerniera in un unico ciclo di lavoro

PUNTE NON INCLUSE


CODICE: 00008393

Utensili consigliati
Kit n.3 punte per aggregato cerniera

Utensili consigliati per aggregato per cerniere, include n° 2 punte sinistre diam. 8 mm e una punta destra diam. 35 mm

Kit n.3 punte per aggregato cerniera


CODICE: 26845821

Foratura per giunzioni Cabineo
Kit Cabineo

Per eseguire il foro per la giunzione del pannello con Cabineo in un unico ciclo di lavoro

Kit Cabineo: aggregato + 3 punte dia. 15 mm


CODICE: 26845820

Aumenta il confort
Rulliera indipendente 500 x 1500 mm

Facilita la lavorazione dei pannelli lunghi

Rulliera indipendente 500x1500 mm (solo piano a rulli) 562x1540 mm ( ingombri totali ) , regolabile in altezza da 770 a 1.175 mm, portata max. 45 Kg / m - applicabile su entrambi i lati della macchina


CODICE: 27304100

Utensili consigliati
Kit punte consigliate

Selezione di punte consigliate dai nostri tecnici per iniziare subito in modo professionale


CODICE: 26054750

Settaggio rapido
Calibro fisso per settaggio battute

Per un settaggio rapido e preciso delle battute di riferimento sull'asta per la foratura in linea

Calibro fisso per settaggio battute 640 mm


CODICE: 26200070



ACCESSORI

Voltaggi speciali
Voltaggio monofase

La macchina può lavorare  in piccoli laboratori artigianali alimentati con corrente monofase a 220 V ( opzione da specificare al momento dell'ordine)


CODICE:

Voltaggi speciali
Normative CSA

Normative elettriche per  il Canada, (opzione da richiedere al momento dell'ordine)


CODICE:
