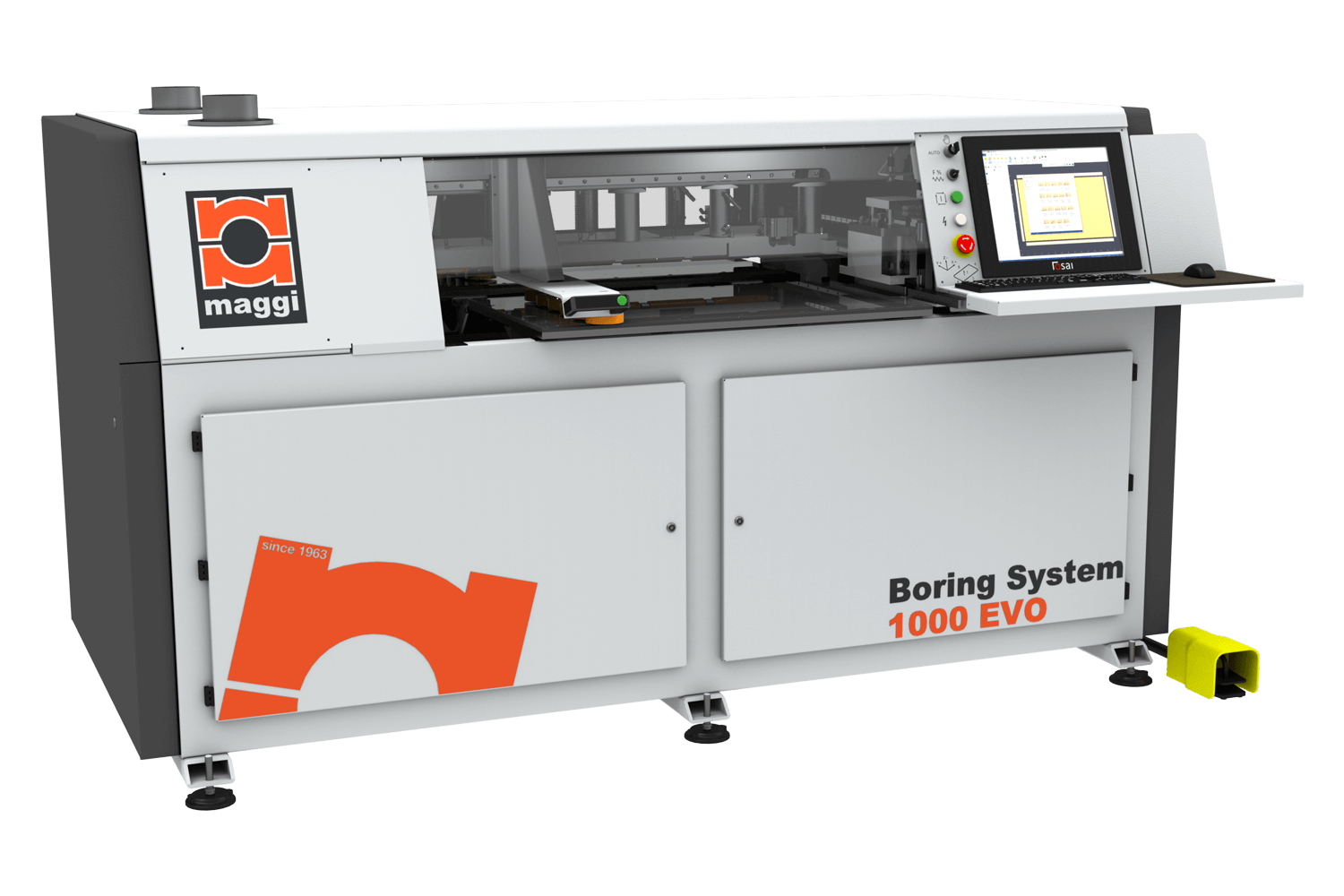

BORING SYSTEM 1000 EVO

RICAMBI PER

BORING SYSTEM 1000 EVO

Foratrice E.P. Facilmente Programmabile

Perfetta per i bisogni del piccolo artigiano, che vuole fare un salto di qualità, con un investimento contenuto. Per la produzione di cucine e arredi su misura.

Alta precisione, flessibilità e capacità produttiva.


- Software semplice da programmare

- Macchina configurabile: scegli la tua soluzione!

- Completamente automatica

- Compatta 3 mq

- Manutenzione semplice, lubrificazione automatica degli assi, consumi ridotti

Esperienza decennale, 100% made in Italy, alti standard di qualità e affidabilità grazie al metodo di produzione lean, Toyota System.



CARATTERISTICHE TECNICHE MODELLO

Foratrice programmabile con software semplice e intuitivo, 3 assi controllati X,Y,Z, con possibilità di taglio canale, esecuzione di fresature e squadratura dei pannelli (accessorio) lavorazione dal basso e pannello passante. Movimentazione pannello con pinza e lubrificazione automatica assi. Macchina costruita  secondo la normativa CE.



EQUIPAGGIAMENTO STANDARD

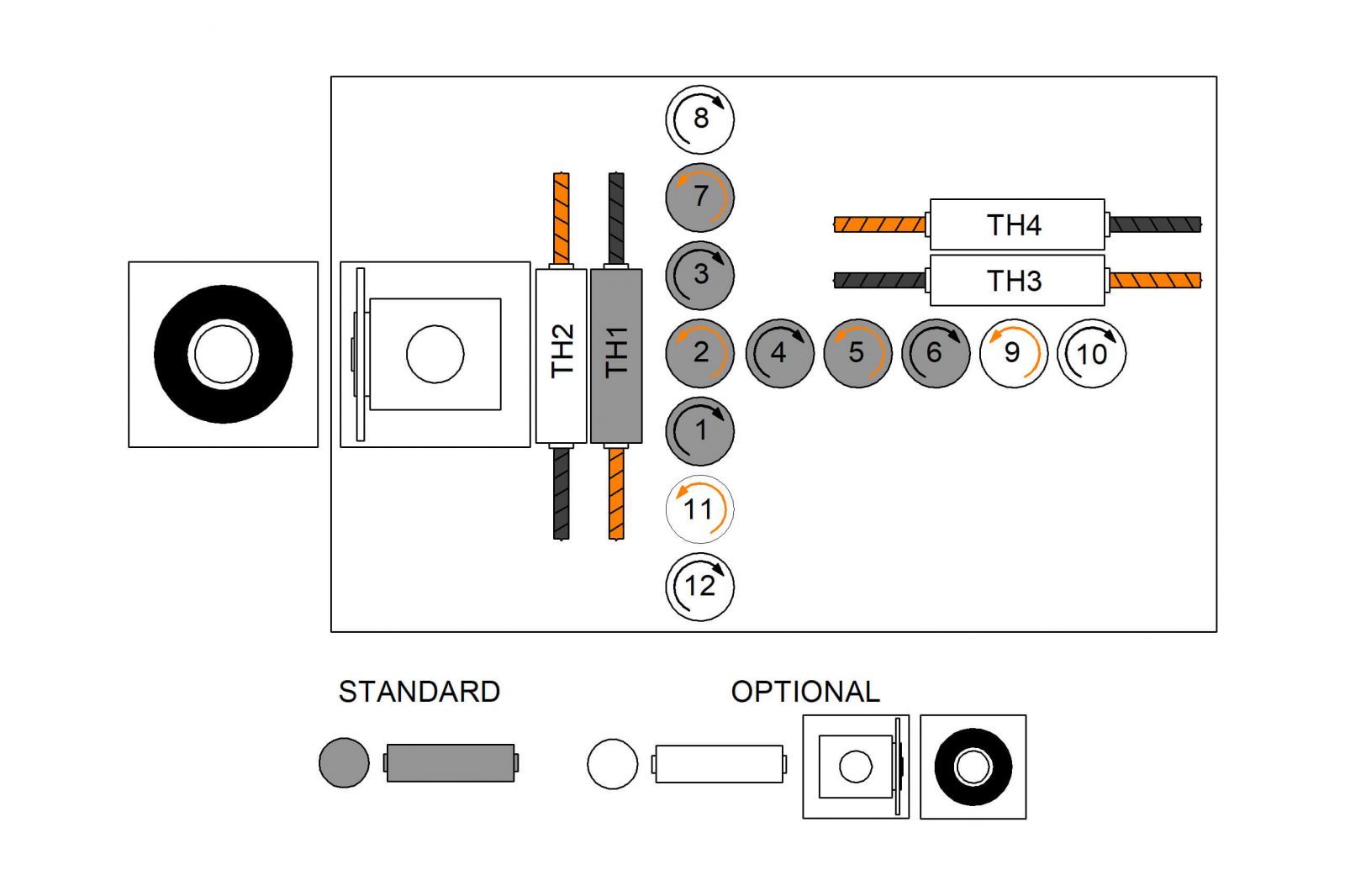

GRUPPO TESTA con mandrini indipendenti

N.7 mandrini verticali

N.1+1 mandrini orizzontali (TH1) per foratura fronte/retro

Accostatore pannello manuale ad alta precisione con scorrimento pattini a ricircolo di sfere

Lettore fine pannello Laser per accoppiamenti perfetti

Software per teleassistenza

Potente aspirazione e pulizia gruppo testa automatica con soffiatori

Piano d’appoggio  a velo d’aria (unico nella sua categoria)

Lubrificazione automatica  degli assi  (unico nella sua categoria)

MODALITA' di lavoro selezionabile lato operatore o a ciclo continuo

Imballo: fasciata su pallet (2630x1560x157 mm - Kg 74)




HARDWARE & SOFTWARE

- Sistema CNC OSAI OPEN LIGHT per programmazione e collegamento da remoto

- Software per disegno PEGASUS PANEL – VERSIONE LIGHT

- PC industriale ,Win10 IoTE 64bit LTSC SSD128GB_MSATA/0C, 128GB PROGRAM MEMORY on mSATA SSD CPU Intel Celeron J1900  -  4 GB RAM

- Monitor industrial LED 17”- Grado di protezione frontale IP 65 – Formato 4:3 – Risoluzione 1280x1024


Monitor industriale LED 17"

Protection degree (on front) IP65

Format 4:3

Resolution 1280 x 1024

Porta USB e porta Ethernet





APPROFONDIMENTI

SOFTWARE SEMPLICE

"PROGRAMMA FACILE"

Interfaccia intuitiva a icone, inserimento dati passo-passo e simulazione del programma, conforme ai requisiti per il 4.0. Creazione e gestione di liste di lavoro, selezione ed esecuzione veloce dei programmi. Macro di lavorazione. Programmazione parametrica. Office Creator per programmare da ufficio. Importazione diretta dei più comuni files di disegno 3D formati (-stl, -stp, -iges, -obj, -skp) e files 2D formati (-dxf, -dwg.) Importazione di interi progetti di lavoro, creati con software cabinet in formato -dxf 3D, con programma di decodifica semplice. Aggiornamenti software gratuiti per prestazioni sempre al top!

FLESSIBILE

Equipaggiamenteo configurabile secondo le necessità. Larghezza max. campo di lavoro 1000 mm su tutto il pannello. Portata fino a 70 Kg per top cucina e arredi speciali. Lavorazione con ritorno all' operatore o uscita posteriore del pannello.

VELOCE

Tempo di settaggio zero. 5 volte più veloce rispetto ad una foratrice monotesta e la più veloce della sua categoria: velocità asse 25 m/min con pannello (70 m/min senza).Tutte le lavorazioni in un solo ciclo di lavoro. L'assetto orizzontale della macchina facilita il caricamento dei pannelli. Importazione veloce dei programmi di lavoro con lettore di codice a barre.

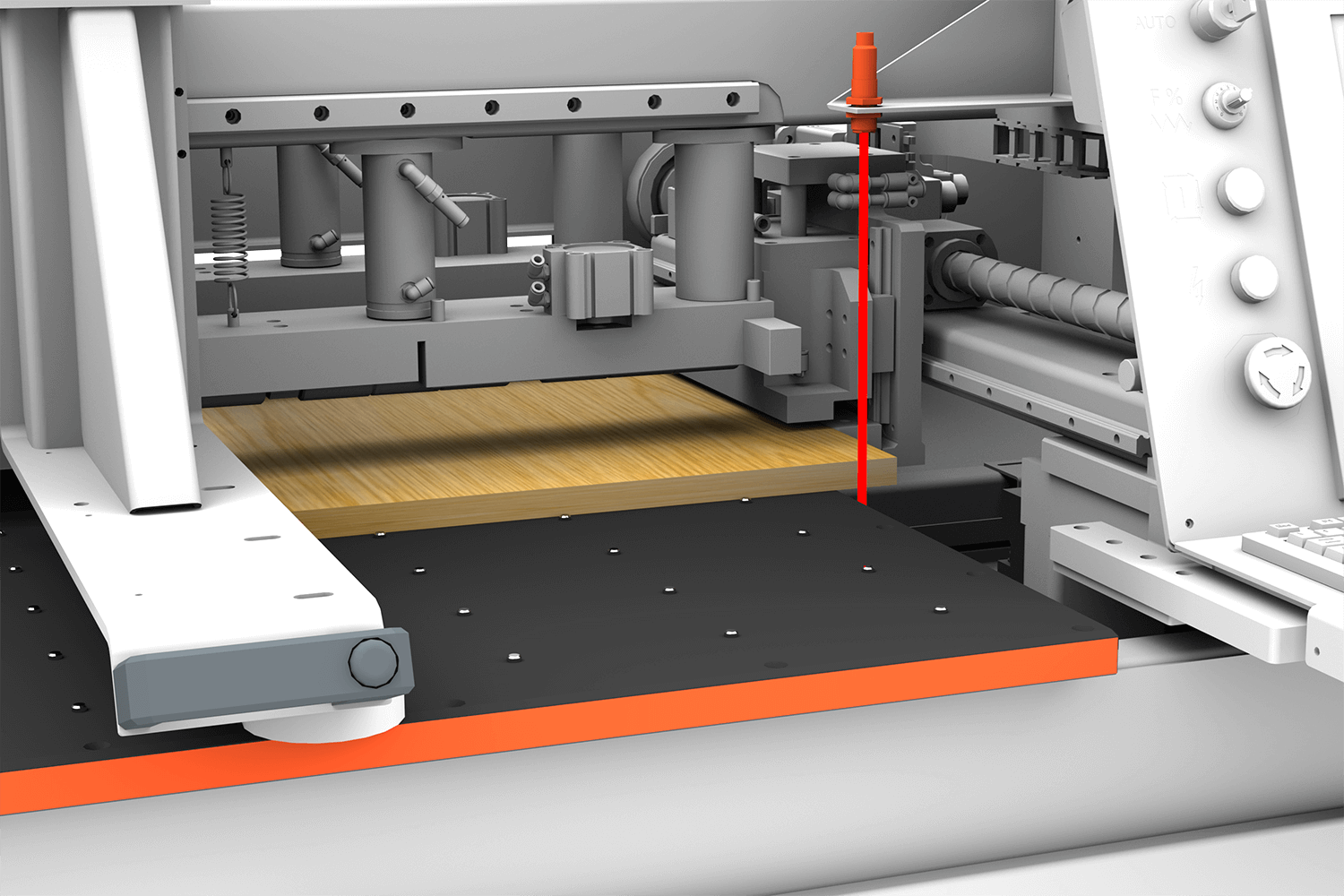

MASSIMA PRECISIONE

Ampi e robusti piani di lavoro forniscono un solido punto di appoggio durante il ciclo di lavoro; Lettore fine pannello Laser per forature sempre precise.

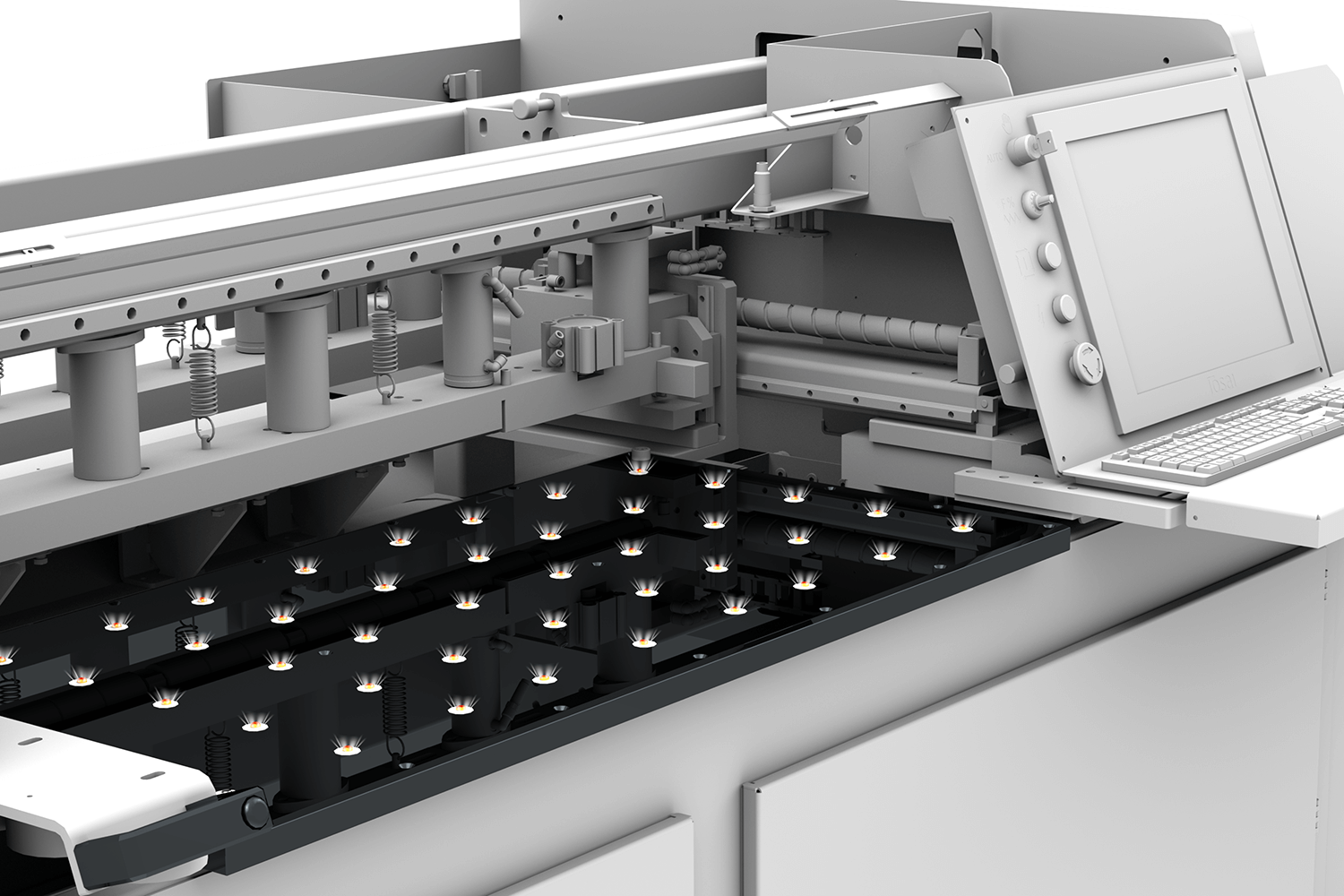

MOVIMENTAZIONE FACILE PANNELLI PESANTI

I piani a velo d'aria facilitano la movimentazione dei pannelli e ne rispettano le superfici.

QUALITA' CHE DURA NEL TEMPO

Sempre precisa come il primo giorno grazie alla struttura portante in acciaio che resiste alle forti sollecitazioni. Pinza pneumatica con portata 70 Kg. Pressori doppi. Meccanica di altissima precisione, guide a ricircolo di sfere, motori brushless 1kW.

ASPIRAZIONE EFFICACE

N°2 bocchette di aspirazione diametro 120 mm, e una terza bocchetta diametro 80 mm, consentono un'aspirazione efficace anche durante le operazioni di fresatura più impegnative. Aspiratore idoneo con portata Q = 750 M3/h.


SCHEDA TECNICA

Massima dimensione pannello X-Y-Z mm ∞ x 1000 x 60 mm
Minima dimensione pannello X-Y-Z mm 300 x 75 x 8 mm
Peso massimo pannello 70 Kg
Massima velocità assi X-Y (con e senza pannello) 25 m/min - 70 m/min
Mandrini orizzontali doppi (asse X) n.2 (TH1, TH2)
Mandrino orizzontale doppio (asse Y) n.2 (TH3, TH4 )
Mandrini verticali (asse Z) n.12 (7X-5Y)
Interasse mandrini 32 mm
Velocità rotazione mandrini 3200 RPM
Lama integrata fissa (asse X) n.1
Diametro lama 120 mm
Spessore lama 4,3 mm
Velocità rotazione lama 4000 RPM
Potenza motore (mandrini e lama) 2,2 kW
Gruppo elettromandrino cambio manuale (potenza - tipo porta pinza - tipo attacco utensile - giri motore) 3,6 kW, HSK 32, ER 25, 18.000 RPM
Gruppo elettromandrino cambio manuale (potenza - tipo attacco utensile - giri motore) 3,6 kW, ER 25, 18.000 RPM
Gruppo elettromandrino cambio manuale (potenza - tipo attacco utensile - giri motore) 4,5 kW, ER 32, 18.000 RPM
Potenza totale installata (full optional) 10 kVA
Bocca aspirazione diam. n.2 x 120 mm n.1 x 80 mm
Pressione aria 6 bar
Consumo aria Q. = 750 m3/h
Ingombri e peso netto 2660 x 1560 x 1450 mm - 1715 Kg
Dimensioni macchina imballata (pallet) e peso lordo 2650 x 1570 x 1680 mm - 1800 Kg


ACCESSORI

Aumenta la produttività
Mandrino verticale aggiuntivo -destro

Velocizza il processo di lavorazione durante la foratura verticale in linea


CODICE: 27845012- EVO

Aumenta la produttività
Mandrino verticale aggiuntivo -sinistro

Velocizza il processo di lavorazione durante la foratura verticale in linea


CODICE: 27845011- EVO

Aumenta la produttività
Mandrino orizzontale doppio asse X - TH2

Esecuzione dei due fori di accoppiamento in un unico ciclo, riduce del 50%  il tempo di foratura


CODICE: 27845008

Aumenta le prestazioni
Mandrino orizzontale doppio asse Y - TH4

Riduce  del 50% il tempo di foratura  sul 4° e 5° lato


CODICE: 27845010

Aumenta le prestazioni
Lama per canale

Per eseguire il canale  per l' inserimento del fondo del mobile

Gruppo lama per canale ASSE X con utensile incluso diam. 120 mm, spessore 4,3 mm, D 20 / Z 24


CODICE: 27845013

Aumenta il confort
Rulliera indipendente 500 x 1500 mm

Facilita la lavorazione dei pannelli lunghi

Rulliera indipendente 500x1500 mm (solo piano a rulli) 562x1540 mm ( ingombri totali ) , regolabile in altezza da 770 a 1.175 mm, portata max. 45 Kg / m - applicabile su entrambi i lati della macchina


CODICE: 27304100

Aumenta le prestazioni
Gruppo elettromandrino con cambio manuale

Per l'esecuzione di semplici fresature di base : piccole svuotature ed asportazioni, realizzazione di semplici figure geometriche e scritte
Lo speciale attacco HSK velocizza la sostituzione e il settaggio dell'utensile

Gruppo elettro mandrino (router) CAMBIO UTENSILI MANUALE con CHIAVE A BRUGOLA - kW 3,6 - PORTA PINZA HSK 32 - attacco ER 25 diam. 16 mm- 18.000 rpm


CODICE: 27845752

Aumenta le prestazioni
Gruppo elettromandrino con cambio manuale

Per l'esecuzione di semplici fresature di base : piccole svuotature ed asportazioni, realizzazione di semplici figure geometriche e scritte

Gruppo elettromandrino (router) - CAMBIO UTENSILI MANUALE con CHIAVE A SETTORE  - kW 3,6 -attacco ER 25 diam. 16 mm- 18.000 rpm


CODICE: 27845754

Aumenta le prestazioni
Gruppo elettromandrino con cambio manuale

Per l'esecuzione di semplici fresature di base : piccole svuotature ed asportazioni, realizzazione di semplici figure geometriche e scritte

Gruppo elettro mandrino (router) - CAMBIO UTENSILE MANUALE tramite CHIAVE A SETTORE - kW 4,5 - Attacco ER 32 - diam. 20 mm 18.000 rpm


CODICE: 27845755

Risparmia tempo
Lettore di codice a barre

Il lettore di codice a barre legge il codice applicato sul pannello e carica immediatamente il programma in macchina


CODICE: 00002202

Aumenta il confort
Software Pegasus LIGHT da ufficio

Per creare i programmi di lavoro dall'ufficio o da qualsiasi PC, e caricarli in macchina con chiavetta USB o cavo di rete.


CODICE: 00002189

Aumenta il confort
Software Pegasus PRO da ufficio (solo per modelli con fresa)

Per creare i programmi di lavoro dall'ufficio o da qualsiasi PC, e caricarli in macchina con chiavetta USB o cavo di rete


CODICE: 000002186

Risparmia tempo di programmazione
Specifiche software per sviluppo di Postprocessor

Le specifiche software, servono per creare un postprocessore, che permetta di importare in macchina  programmi generati con altri software
(Lo sviluppo del Postprocessore è a cura del cliente)


CODICE: 000002195

Risparmia tempo di programmazione
Importazione disegni in 3D

Risparmia tempo di programmazione importando direttamente in macchina, come files singoli, i disegni di mobili realizzati con software 3D

Importazione files 3D formati (.stl, .stp, .iges, .obj, .skp)


CODICE: 000002263

Risparmia tempo di programmazione
Sviluppo macro su richiesta

Risparmia tempo di programmazione utilizzando macro per lavorazioni complesse o ricorrenti


CODICE: EVO-macro-su-richiesta

Utensili consigliati
Kit utensili consigliati TOOL BOX

Selezione di utensili consigliati dai nostri tecnici per iniziare subito in modo professionale


CODICE: 27825711

Aumenta il confort
Rulliera pieghevole

Facilita la lavorazione dei pannelli lunghi

Rulliera pieghevole (500x750)  applicabile su entrambi i lati della macchina


CODICE: 27826902

Sicurezza trasporto
Imballo in cassa di legno

Imballo in cassa di legno (2630x1560x1520 mm - Kg 108)

Raccomandata per spedizioni su lunghe tratte via terra o via mare per maggior sicurezza durante il trasporto


CODICE: 27845900

Voltaggi speciali
Motori con voltaggi particolari su richiesta

La macchina può lavorare in paesi che presentano voltaggi diversi rispetto agli standard europei


CODICE:

Aumenta le prestazioni
Mandrino orizzontale doppio asse Y - TH3

Permette di lavorare il pannello sul 4° e 5° lato


CODICE: 27845009


FAQs

No, per il momento la versione con motore monofase per questi due modelli NON è prevista.

motori, voltaggi, equipaggiamento

Per le foratrici E.P. non è prevista al momento la versione conforme alle normative CSA

motori, voltaggi, certificazioni

I dispositivi software ( es. licenza per programmare da PC) e i dispositivi meccanici accessori ( es: rulliera, kit utensili) possono essere applicati sulla macchina anche dopo l'installazione, mentre i gruppi di lavoro aggiuntivi no! ( gruppo lama, mandrini aggiuntivi ...) Salvo richiedere un upgrade all'azienda da effettuarsi in sede, ad opera di tecnici specializzati, che sarà totalmente a carico del richiedente ( trasporti andata e ritorno inclusi) .

montaggio, accessori, equipaggiamento

La certificazione ATEX è una direttiva europea che si applica ad apparecchiature che possono essere utilizzate in ambienti potenzialmente esplosivi.

I prodotti Maggi, in particolare in motori utilizzati, non sono certificati ATEX.

Per maggiori informazioni potete contattare il nostro ufficio assistenza ( service@maggi-technology.com

motori, certificazioni

Potete identificare ciascun ricambio, all'interno dell'area parti di ricambio sul sito al seguente link : https://www.maggi-technology.com/it/

Identificare un ricambio è facile, sul sito esiste una funzione "identifica ricambi" alla quale si può accedere da diversi punti del sito stesso : in alto ad ogni pagina sulla barra, dalla HOME e tramite MENU nella sezione dedicata "RICAMBI ( come si vede da immagine allegata) e nella sezione "ASSISTENZA " - "assistenza post vendita" in basso alla fascia contatto.


Una volta all'interno della funzione "identifica ricambi" basterà inserire il codice della macchina nella finestra di ricerca e compariranno i relativi esplosi con i codici di tutti i ricambi; per conoscere il prezzo di ciascun ricambio potete contattare direttamente il nostro service tramite mail : service@maggi-technology.com o chiamando +39 0571 635 433, oppure chiedere al rivenditore MAGGI più vicino a voi; lo trovate nella cartina rivenditori sul sito, al seguente link:  : https://www.maggi-technology.com/it/contatti/mappa-rivenditori

ricambi

Per stampare o scaricare i contenuti testo e immagini della scheda prodotto, basta che clicchiate sul link . pdf presente sotto l'immagine principale del prodotto di interesse ( come si vede nell'immagine allegata) ; dopodiché potete decidere, all'interno del vostro programma di stampa, se procedere a stampare direttamente il documento ( la qualità della stampa dipenderà dalle vostre impostazioni ) o a creare il file pdf ( il file .pdf stampa è piuttosto pesante, vista la presenza di molte immagini; per invio del documento tramite e-mail, si consiglia di salvare il documento usando l'opzione "salvare . pdf con dimensioni ridotte"

Documentazione

La Maggi garantisce la disponibilità dei ricambi fino a 10 anni dalla data di fabbricazione del prodotto

Per ricambi più vecchi di 10 anni la disponibilità non è garantita ; si può inviare una richiesta al nostro servizio post-vendita ( service@maggi-technology.com ) specificando codice della macchina in questione, anno di costruzione e inviando una foto del prodotto e del componente del quale si fa richiesta.

ricambi

La tolleranza dei voltaggi indicati è di + / - 10%

motori, voltaggi

Per permettere ai consulenti Maggi di valutare se una certa lavorazione è realizzabile con una delle loro macchine devo fornire le seguenti informazioni e dati:


- Dimensioni del pezzo da lavorare ( larghezza, lunghezza, spessore, peso)

- Materiale ( pannello di MDF, truciolare, multistrato .... legno massello ... ecc. ecc. )

- Tipologia di lavorazione da eseguire ( inviare disegno o file pdf)

- Produttività richiesta ( n° pezzi al giorno / settimana)

- Tipologia prodotto finito e possibilmente foto dello stesso


compatibilità, consigli d'uso, consulenza

Al momento dell'ordine è possibile richiedere un motore con voltaggio diverso da quello standard ( V 400 - 50 Hz - 3PH), o in versione monofase ( solo per i prodotti che lo prevedono) , ma non è possibile avere un motore più potente.

motori, voltaggi, equipaggiamento , Dati tecnici modello
