Per foratura orizzontale e verticale di pannelli. Per la produzione di mobili, anche di grandi dimensioni. Ideale per chi produce librerie, scaffalature e armadi.
- Compatta 2 mq
- Velocizza il tempo di lavorazione rispetto ad una foratrice monotesta, grazie al settaggio rapido e alle 3 teste che forano contemporaneamente
Esperienza trentennale con oltre 3.000 macchine prodotte. 100 % Made in Italy. Alti standard di qualità e affidabilità grazie al metodo di produzione Lean, Toyota System.
N.2 teste verticali parallele da 23 mandrini ciascuna, orientabili con scorrimento su guide prismatiche a ricircolo di sfere e visualizzatore di quota con display digitale ed aggiustamento micrometrico e bloccaggio pneumatico. Regolazione profondità di foratura con contatore numerico. N.1 testa orizzontale fissa da 23 mandrini con Spiral System brevettato per settaggio profondità di foratura e contatore numerico per settaggio altezza dal piano. Campo massimo di foratura per ciascuna testa 704 mm, interasse 32 mm. Comando elettrico per selezionare ciascuna testa ed i cicli di lavoro. Mandrini ad attacco rapido. Predisposizione per aspirazione. Macchina costruita a norma CE.
N.3 motori HP2
N.2 pressori orientabili da 0° a 90° con ampia piastra in legno 750 x 106 x 30 mm
N.15 porta punte ad attacco rapido
N.1 asta 3000 mm x 120 mm con 4 battute a scorrimento su guide e cuscinetti, di cui due manuali con nonio e due con display digitale
Battuta di riferimento per guidare i pannelli lunghi
Predisposizione per l'aspirazione
Imballata in cassa di cartone
Costruita a norme CE
Esegue tutte le forature per l'assemblaggio del mobile in due soli passaggi: con le 2 teste verticali si effettuano le forature dei fianchi e con la testa orizzontale quelle per l'accoppiamento dei pannelli.
Regolazione rapida e precisa della posizione delle teste verticali con sistema pneumatico di bloccaggio, visualizzazione quota su display e aggiustamento micrometrico.
Regolazione dell'altezza della testa orizzontale con contatore digitale, e della profondità di foratura con Spyral System.
N.2 pressori con posizionamento rapido, antinfortunistici, girevoli da 0° a 90°, garantiscono stabilità e tenuta perfetta del pannello e forature sempre precise.
Con 2 battute di riferimento con display digitale e n. 2 battute con lente e nonio, scorrimento su Asta in alluminio 3000x120 mm con cuscinetti.
Movimentazione facile di pannelli lunghi grazie a struttura cantilever e ampi e robusti piani di appoggio in acciaio. Tutti i comandi sono frontali e di facile accesso per l'operatore.
Velocizza la foratura, rispetto alle foratrici monotesta, grazie al settaggio rapido e alle 3 teste che forano contemporaneamente. Adatta a lavorare anche mobili di grandi dimensioni.
In acciaio, cantilever testata per durare nel tempo.Verniciata a polvere, resistente, anti-corrosione, ecologica. Teste a forare in alluminio, ingranaggi in acciaio rettificato.
Possibilità di applicare gli aggregati per cerniera nelle varie tipologie disponibili ( BLUM, HETTICH, SALICE, , GRASS) e poter così realizzare i 3 fori necessari, in un unico ciclo di lavoro.
| Teste foranti | N. 3 |
|---|---|
| Interasse fra le teste min / max. | 150 - 867 mm |
| Mandrini ciascuna testa | N. 23 |
| Mandrini sinistri e destri per ogni testa | N. 11 - N. 12 |
| Interasse mandrini | 32 mm |
| Interasse massimo di foratura di ciascuna testa | 704 mm |
| Distanza dalla battuta alla 1° testa (min. - max.) | 9 - 450 mm |
| Distanza dalla battuta alla 2nd testa (min. - max.) | 159 - 876 mm |
| Diametro massimo utensile | 40 mm |
| Profondità foratura massima | 50 mm verticale / 65 mm orizzontale |
| Altezza piano di lavoro | 900 mm |
| Spessore massimo pannello | 60 mm |
| Dimensione massima pannello | 870 x 3000 x 60mm |
| N° motori | HP 2 / KW 1,5 - RPM 2800 ( x 3) |
| Pressione impianto pneumatico | BAR 6/8 |
| Consumo aria compressa per ciclo di lavoro | NL 30 |
| Cappa aspirazione diametro | 80 mm |
| Ingombro macchina (con rulliere aperte) (con asta montata) | 1790 x 1000 x 1350 mm |
| Peso netto | 750 kg |
| Dimensione imballo macchina | 1900 x 1150 x 1500 |
| Dimensione imballo asta (ciascun cartone, 2 cartoni in totale) | _______________________________ |
| Peso lordo totale | 850 kg |
Facilita la lavorazione dei pannelli lunghi
Rulliera indipendente 500x1500 mm (solo piano a rulli) 562x1540 mm ( ingombri totali ) , regolabile in altezza da 770 a 1.175 mm, portata max. 45 Kg / m - applicabile su entrambi i lati della macchina
CODICE: 27304100
Basta un click per montare la bussola, con la punta già inserita, sulla testa della foratrice
CODICE: 36000061
Per eseguire i tre fori della cerniera in un unico ciclo di lavoro
PUNTE NON INCLUSE
CODICE: 00008391
Per eseguire i tre fori della cerniera in un unico ciclo di lavoro
PUNTE NON INCLUSE
CODICE: 00008392
Per eseguire i tre fori della cerniera in un unico ciclo di lavoro
PUNTE NON INCLUSE
CODICE: 00008393
Utensili consigliati per aggregato per cerniere, include n° 2 punte sinistre diam. 8 mm e una punta destra diam. 35 mm
Kit n.3 punte per aggregato cerniera
CODICE: 26845821
Sostiene i pannelli lunghi aumentando il piano di appoggio e migliorandone la stabilità
CODICE: 26800215
Sostiene i pannelli lunghi aumentando il piano di appoggio e migliorandone la stabilità
N.2 supporti per pannelli lunghi su asta di alluminio
CODICE: 26850623
Per un settaggio ancora più rapido e preciso
N.2 battute pneumatiche supplementari su asta con visualizzatore digitale ( opzione da richiedere al momento dell'ordine)
CODICE: 26850624
Aumenta la pressione sul pannello per una maggiore stabilità durante la lavorazione
N.2 pressori pneumatici sull'asta di alluminio ( opzione da richiedere al momento dell'ordine)
CODICE: 26850622
Garantisce l'avanzamento costante delle 2 teste verticali durante la foratura ( opzione da richiedere al momento dell'ordine)
CODICE: 26800403
La macchina può lavorare in piccoli laboratori artigianali alimentati con corrente monofase a 220 V ( opzione da specificare al momento dell'ordine)
CODICE:
Normative elettriche per il Canada, (opzione da richiedere al momento dell'ordine)
CODICE:
Offre un ulteriore punto di appoggio, e quindi una maggiore stabilità, al pannello lungo durante le operazioni di foratura, garantendo maggiore precisione durante le lavorazioni.
CODICE: 26800203
In allegato trovate la tabella completa dei ricambi consigliati per la foratrice BORING SYSTEM 323 e BORING SYSTEM 323 DIGIT
Per info prezzi, contattate il nostro ufficio ricambi : service@maggi-technology.com
I due modelli di foratrice BS 323 e BS 323 DIGIT sono equipaggiate con 3 motori ciascuna, un motore per ciascuna testa forante. Ogni testa è azionabile da pannello comandi in modo indipendente.

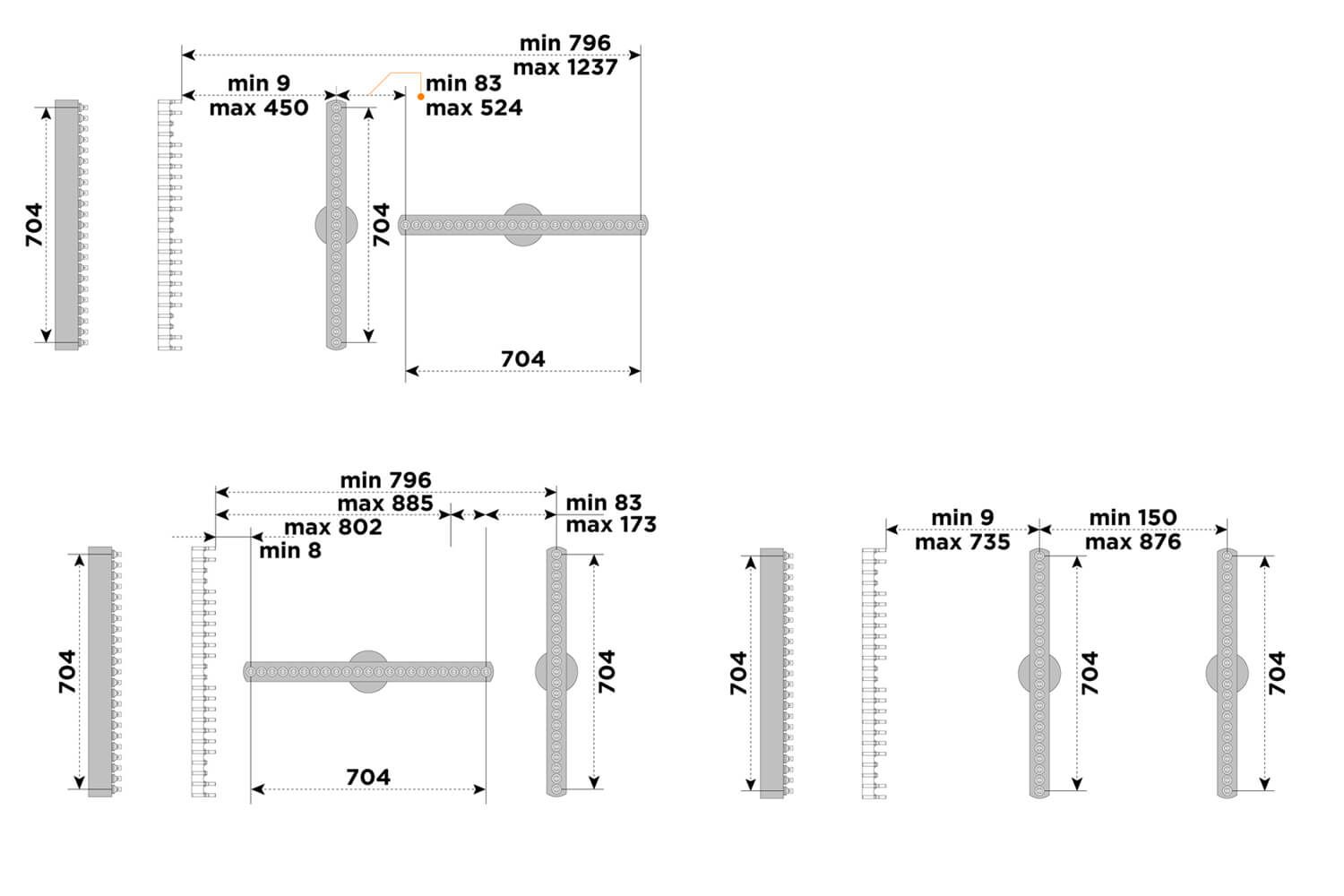

Si vedano disegni allegati ....
Si veda manuale allegato ....
L'accessorio TESTINA / AGGREGATO PER CERNIERE ( si vedano tipologie disponibili in allegato) viene utilizzato per realizzare, in un unico ciclo di lavoro, i 3 fori necessari per l'applicazione di una cerniera.
MONTAGGIO
Il montaggio è facile e veloce, basta agganciare con un click la testina/aggregato sulle bussole attacco rapido (accessorio) presenti sulle teste verticali della BS 323 e/o BS 323 DIGIT come mostrato in foto A
Le testine/ aggregato possono essere montate in qualsiasi posizione sulle testa, tenendo conto del senso di rotazione dei mandrini sui quali la testina viene applicata ( mandrino rosso - rotazione sinistra / mandrino nero - rotazione destra) se, ad esempio, l'attacco centrale della testina ( che è quello che trasmette la rotazione alle punte ) sarà posizionato su un mandrino NERO allora la punta centrale della testina ( punta da 35 mm diam. ) ruoterà a destra, e di conseguenza le due punte più piccole ai lati ruoteranno a sinistra e viceversa nel caso contrario. ( si veda immagine B allegata ) .
REGOLAZIONI
Quando si eseguono i fori per la cerniera con la testina / aggregato, il settaggio della profondità di foratura è analogo a quello che si effettuerebbe applicando una punta della lunghezza di 85 mm ( si veda immagine C allegata), la testa verticale deve essere posizionata perpendicolarmente all'operatore e il pannello è trasversale alla macchina ( si veda immagine D allegata)
Si vedano disegni allegati ...
Nell' immagine allegata viene mostrato lo spazio di lavoro necessario ....
Si veda in allegato tabella tipologia testine ( aggregato ) per cerniera disponibili ...
Si vedano disegni allegati con le informazioni richieste ...
Gli aggregati per cerniera si agganciano alle bussole della testa con un semplice click, proprio come delle semplici punte.
Si veda immagine allegata ...
Si veda documentazione allegata ....
Le bussole ad attacco rapido ( cod. 36000061) sono dispositivi meccanici porta utensili, che permettono di montare e sfilare velocemente le punte sulla testa della foratrice, senza dover ricorrere ad utensili supplementari, basta un click !
Si, queste foratrici sono disponibili anche nella versione con motore MONOFASE
Si, le foratrici semi automatiche Maggi, mono testa e multi testa, sono disponibili anche nella versione con motore monofase
Il perno di riferimento non è una generica alternativa all’asta; nel caso di lavorazioni ( foratura verticale in linea) di pannelli di oltre 2 mt di lunghezza, diventa ESSENZIALE per poter completare il lavoro!
Guardate i disegni in allegato; come vedete, la terza e ultima parte della lavorazione, non può essere completata con la sola asta, perché il profilo non è abbastanza lungo per fornire i riferimenti necessari. Inoltre, il perno di riferimento è sempre da preferire all’asta, e quindi da consigliare al cliente, in quei casi in cui la precisione sia un requisito essenziale !
Con il perno di riferimento il punto d’origine è sempre esatto, poiché ci si posiziona nell’ultimo foro realizzato, mentre con l’uso dell’asta si possono perdere alcuni decimi nella regolazione manuale.
Gli aggregati testina per cerniere vengono offerti da Maggi come accessori per le proprie foratrici mono testa e a 3 teste per consentire la realizzazione dei 3 fori, per l'applicazione delle cerniere, in un unico ciclo di foratura. Esistono varie tipologie di aggregato ( si veda immagine allegata) per ciascun tipo consigliamo l'applicazione di punte specifiche di lunghezza 38,5 mm ( si veda immagine allegata) la punta centrale con diametro 35 mm e le punte laterali con diametro 8 o 10 mm .
L'aggregato per cerniere può essere applicato su qualsiasi mandrino della testa della foratrice, sia esso con rotazione destra o sinistra, pertanto il senso di rotazione delle punte non è vincolante e non costituisce una limitazione. Per convenzione d'uso , Maggi offre la punta centrale di diametro 35 mm con rotazione DESTRA e le punte laterali con rotazione SINISTRA. Le 3 punte possono essere acquistate separatamente o come kit.
Per la lubrificazione delle teste delle foratrici multi mandrino consigliamo di utilizzare grasso tipo EP 2. Consigliamo di verificare il livello ottimale di lubrificazione ogni 500 ore di lavoro.
In allegato, istruzioni ed immagini per effettuare correttamente la lubrificazione della testa forante delle foratrici multi mandrino ...
Al momento dell'ordine è possibile richiedere un motore con voltaggio diverso da quello standard ( V 400 - 50 Hz - 3PH), o in versione monofase ( solo per i prodotti che lo prevedono) , ma non è possibile avere un motore più potente.
Gli aggregati per cerniera che offriamo come accessorio, per poter realizzare in un unico ciclo di lavoro i 3 fori necessari per l'applicazione delle classiche cerniere per sportelli, si possono applicare sulle teste foranti delle seguenti foratrici Maggi:
- BORING SYSTEM 21 PRESTIGE
- BORING SYSTEM 21 TECHNOLOGY
- BORING SYSTEM 23
- BORING SYSTEM 29
- BORING SYSTEM 35
- BORING SYSTEM 323
- BORING SYSTEM 323 DIGIT
SULLA FORATRICE BORING SYSTEM 46 NON SI POSSONO APPLICARE GLI AGGREGATI PER CERNIERA
Gli aggregati di foratura per cerniere e per Cabineo si possono applicare a tutte le foratrici tradizionali Maggi, AD ECCEZIONE DELLA BORING SYSTEM 46
La certificazione ATEX è una direttiva europea che si applica ad apparecchiature che possono essere utilizzate in ambienti potenzialmente esplosivi.
I prodotti Maggi, in particolare in motori utilizzati, non sono certificati ATEX.
Per maggiori informazioni potete contattare il nostro ufficio assistenza ( service@maggi-technology.com
Potete identificare ciascun ricambio, all'interno dell'area parti di ricambio sul sito al seguente link : https://www.maggi-technology.com/it/
Identificare un ricambio è facile, sul sito esiste una funzione "identifica ricambi" alla quale si può accedere da diversi punti del sito stesso : in alto ad ogni pagina sulla barra, dalla HOME e tramite MENU nella sezione dedicata "RICAMBI ( come si vede da immagine allegata) e nella sezione "ASSISTENZA " - "assistenza post vendita" in basso alla fascia contatto.
Una volta all'interno della funzione "identifica ricambi" basterà inserire il codice della macchina nella finestra di ricerca e compariranno i relativi esplosi con i codici di tutti i ricambi; per conoscere il prezzo di ciascun ricambio potete contattare direttamente il nostro service tramite mail : service@maggi-technology.com o chiamando +39 0571 635 433, oppure chiedere al rivenditore MAGGI più vicino a voi; lo trovate nella cartina rivenditori sul sito, al seguente link: : https://www.maggi-technology.com/it/contatti/mappa-rivenditori
Per stampare o scaricare i contenuti testo e immagini della scheda prodotto, basta che clicchiate sul link . pdf presente sotto l'immagine principale del prodotto di interesse ( come si vede nell'immagine allegata) ; dopodiché potete decidere, all'interno del vostro programma di stampa, se procedere a stampare direttamente il documento ( la qualità della stampa dipenderà dalle vostre impostazioni ) o a creare il file pdf ( il file .pdf stampa è piuttosto pesante, vista la presenza di molte immagini; per invio del documento tramite e-mail, si consiglia di salvare il documento usando l'opzione "salvare . pdf con dimensioni ridotte"
La Maggi garantisce la disponibilità dei ricambi fino a 10 anni dalla data di fabbricazione del prodotto.
Per ricambi più vecchi di 10 anni la disponibilità non è garantita ; si può inviare una richiesta al nostro servizio post-vendita ( service@maggi-technology.com ) specificando codice della macchina in questione, anno di costruzione e inviando una foto del prodotto e del componente del quale si fa richiesta.
La tolleranza dei voltaggi indicati è di + / - 10%
Per permettere ai consulenti Maggi di valutare se una certa lavorazione è realizzabile con una delle loro macchine devo fornire le seguenti informazioni e dati:
- Dimensioni del pezzo da lavorare ( larghezza, lunghezza, spessore, peso)
- Materiale ( pannello di MDF, truciolare, multistrato .... legno massello ... ecc. ecc. )
- Tipologia di lavorazione da eseguire ( inviare disegno o file pdf)
- Produttività richiesta ( n° pezzi al giorno / settimana)
- Tipologia prodotto finito e possibilmente foto dello stesso
