STEFF2038 CI

Trascinatore professionale a velocità fisse

Dispositivo antinfortunistico per un'alimentazione sicura e corretta delle macchine classiche

- Lavoro in sicurezza: l'operatore non avvicina le mani all'utensile

- Alta qualità della lavorazione grazie all' avanzamento costante del pezzo

- Alimentazione ottimale regolando la velocità

- Adattabilità a tutte le esigenze di lavorazione

60 Anni di esperienza con oltre 400.000 macchine prodotte, 100% made in Italy. Unico produttore europeo di trascinatori. Alti standard di qualità e affidabilità grazie al metodo di produzione lean, Toyota System.



CARATTERISTICHE TECNICHE MODELLO

Caratteristiche principali: N.8 velocità (2-4-5,5-6,5-11-13-16,5-33 mt/min). N.3 cingoli (misure: 17x21x830 mm). Potenza 1 HP o 0,75 KW RPM1400/2800. Fusione in alluminio lavorata su centro di lavoro di alta precisione, carter copricatena in acciaio. Resistente alla corrosione grazie alla verniciatura a polvere elettrostatica ed ecologica perché senza solventi. Macchina costruita a norme CE.



EQUIPAGGIAMENTO STANDARD

Baty (corpo macchina): fusione in alluminio e carter copricatena in acciaio/ Motore con cavo da 3 mt

Rulli 50 shore feeder grip

Imballo in cartone riciclabile





APPROFONDIMENTI

POSIZIONAMENTO RAPIDO

Grazie al nuovo EASY STAND (accessorio) basta un click per posizionare l’avanzamento automatico in orizzontale: gira la maniglia, ruota il trascinatore nella posizione desiderata e blocca nuovamente.

LAVORAZIONI DI QUALITA' PER PEZZI PICCOLI

Modello con cingoli: ideale per trascinare pezzi corti e\o stretti grazie ai 3 cingoli che poggiano su tutta la superficie del pezzo.

SETTAGGIO VELOCE 8 VELOCITA' CON CAMBIO

Il selettore consente il rapido cambio delle velocità 1 e 2 e l'inversione del senso di marcia. Scambiando la posizione degli ingranaggi si ottengono 4 velocità che si possono raddoppiare velocemente girando la leva del cambio.

MASSIMA ADERENZA

Cingholi dentati 45 Shore, brevettati Feeder Grip Technology; grippaggio ottimale sul pannello e lunga durata.

IL VALORE DELLA SICUREZZA

L'uso dell' avanzamento automatico preserva le mani dell'operatore da gravi incidenti; la sua efficacia dipende da precisi criteri costruttivi e di progettazione. I trascinatori MAGGI sono gli unici progettati e costruiti in Italia e soddisfano tutte le normative di sicurezza CE.

SUPPORTO UNIVERSALE

Struttura per il sostegno e il posizionamento ottimale dell'avanzamento automatico sulla macchina utensile. Facile da orientare, stabile e robusto: base,crociera, cappellotto pipa, snodo e collare in ghisa, e due colonne in acciaio rettificato di notevole spessore. Chiavette in acciaio e volantini di regolazione per un posizionamento rapido e preciso.

MASSIMA ADATTABILITA'

Il molleggio calibrato dei cingoli 20 mm consente di trascinare pezzi di diverso spessore, senza ulteriori regolazioni.

SPAZZOLINI DI PROTEZIONE

Antinfortunistici montati su entrambi i lati dell’avanzamento.

STAND SICURO

Dispositivo di sicurezza meccanico SPS SYSTEM che previene lo sganciamento accidentale in conformità alle normative di sicurezza CE.


SCHEDA TECNICA

Numero di velocità avanti ed indietro 8
Velocità fisse 2 - 4 - 5.5 - 6.5 - 11 - 13 - 16.5 - 33 mt/min
Numero rulli 3 (cinghie)
Diametro e spessore rullo 17 x 21 x 830 mm
Motore 1 HP / 0,75 KW     RPM 1400 / 2800
Sospensione rulli 20 mm
Distanza fra il centro dei rulli 133 mm - 159 mm
Distanza fra il centro primo e ultimo rullo 292 mm
Dimensioni unità di trascinamento - peso netto 474 x 220 x 480 mm - 31 Kg
Dimensioni supporto universale montato - peso netto 540 x 910 mm - 35 Kg
Dimensione imballo unità di trascinamento - lordo 670 x 570 x 330 mm - 33 Kg
Dimensione imballo supporto universale - lordo 800 x 330 x 330 mm - 37 Kg


ACCESSORI

Settaggio rapido
SNODO EASY per stand universale NOVITA!

Applicato sullo stand, consente di ruotare velocemente il trascinatore in posizione orizzontale.

 Lo snodo EASY è UNIVERSALE: può essere montato su tutti gli stand professionali Maggi ( nuovi e vecchi modelli) e su gran parte delle marche in commercio

Diametro interno del collare 75 mm / diametro attacco pipa 58 mm


CODICE: 23320500

Settaggio rapido
EASY STAND - CON SNODO EASY - NOVITA' - colonna verticale 540 mm e orizzontale da 1050 mm

Struttura per il sostegno e il posizionamento ottimale dell'avanzamento automatico .

 L'INNOVATIVO SNODO "EASY" consente di ruotare il trascinatore in posizione orizzontale in modo RAPIDO E VELOCE per essere PRONTI IN UN CLICK.


CODICE: 13330500

Aderenza sul pannello - Superfici lisce
Cingolo per Steff 2038-CI- Feeder Grip 758

Aderenza ottimale sul pannello e massima efficienza. La speciale gomma di rivestimento è brevettata  Maggi : da 60 anni specialista del settore

Cingolo per Steff 2038-CI - Feeder Grip 758 - brevettato 17x21x783,9 mm/ 45 shore, ideale per suerfici lisce ( legno lavorato)  - servono 3 cingoli per un kit completo


CODICE: 30200001

Spazio sul piano di lavoro
Dispositivo ribaltatore 96

Consente l'esclusione del trascinatore dal piano della macchina utensile, per liberare spazio durante la manutenzione e/o in caso di operazioni manuali


CODICE: 22100151

Posizionamento avanzamento fuori standard
Gruppo pipa-snodo-collare con prolunga

Consente il posizionamento ottimale del trascinatore, anche in condizioni fuori standard, evitando collisioni fra  scatolino del motore e lo stand, come si può vedere nelle immagini .


CODICE: 23201012

Supporto avanzamento standard
Stand Standard con colonna orizzontale da 705 mm e verticale 540 mm

Struttura per il sostegno e il posizionamento dell'avanzamento automatico

Completa il trascinatore e ne consente il posizionamento ottimale sulla macchina utensile


CODICE: 13200700

Supporti speciali
Stand con colonna orizzontale da 1050 mm e verticale da 540 mm

Struttura per il sostegno e il posizionamento dell'avanzamento automatico

Completa il trascinatore e ne consente il collocamento ottimale sulla macchina utensile. Colonna orizzontale più lunga per una maggiore flessibilità di posizionamento


CODICE: 13300700

Supporti speciali
Stand V con colonna verticale 860 mm e orizzontale da 1050 mm

Struttura per il sostegno e il posizionamento dell'avanzamento automatico

Completa il trascinatore e ne consente il collocamento ottimale sulla macchina utensile. Colonna verticale e orizzontale più lunga per una maggiore flessibilità di posizionamento


CODICE: 13500700

Supporti speciali
Stand V-M con colonna verticale da 860 mm e orizzontale da 705 mm

Struttura per il sostegno e il posizionamento dell'avanzamento automatico

Completa il trascinatore e ne consente il collocamento ottimale sulla macchina utensile. Colonna verticale più lunga per una maggiore flessibilità di posizionamento


CODICE: 13099999

Supporti speciali
Stand PLUS con colonna verticale 540 mm e colonna orizzontale 1050 mm

Struttura per il sostegno e il posizionamento dell'avanzamento automatico

POSIZIONAMENTO RAPIDO facile e preciso, grazie alle maniglie ergonomiche e al contatore digitale per visualizzare la  regolazione dell' altezza


CODICE: 13400600

Voltaggi speciali
Voltaggio monofase

La macchina può lavorare  in piccoli laboratori artigianali alimentati con corrente monofase a 220 V ( opzione da specificare al momento dell'ordine)


CODICE:

Voltaggi speciali
Normative CSA

Normative elettriche per  il Canada, (opzione da richiedere al momento dell'ordine)


CODICE:


FAQs

Il modello ideale per trascinare pezzi piccoli è il modello STEFF 2038 -CI : grazie al trascinamento a cingoli, anziché con ruote, l'aderenza sui piccoli pezzi è ottimale e si evita che il piccolo pezzo possa incastrarsi fra un rullo e l'altro. Si veda anche immagine allegata ...

uso e manutenzione, comparazioni

Si veda video allegato ...

montaggio, regolazione

La leva presente sul baty dei trascinatori in oggetto, è di fatto un cambio che consente di raddoppiare velocemente le velocità disponibili, senza dover sostituire gli ingranaggi interni.

regolazione, uso e manutenzione, equipaggiamento

Per un corretto uso del trascinatore, e per preservare gli ingranaggi interni da improvvise rotture, bisogna avere l'accortezza di spegnere il motore prima di girare la leva del cambio velocità, posta sul baty.

regolazione, uso e manutenzione

Si, il trascinatore a cingoli è disponibile sono nella versione a 3 pulegge

equipaggiamento

La distanza (altezza) massima alla quale posso posizionare le ruote del trascinatore, rispetto al piano di lavoro, può variare a seconda del modello (si veda nell'immagine il dato relativo al modello d'interesse) mentre la distanza ( altezza) minima è sempre zero, poiché le ruote arrivano sempre a toccare il piano di lavoro.

posizionamento , stand, supporto, universale, piede di avanzamento, Ruote, Rulli

Anzitutto bisogna impostare la velocità di avanzamento più adeguata rispetto alla tipologia di lavorazione da effettuare.

La giusta velocità di lavoro si stabilisce tenendo conto di vari aspetti : tipologia di materiale da trascinare ( peso e finitura della superficie) e entità della lavorazione o asportazione da eseguire.

Come buona norma, tanto più è importante la lavorazione e tanto più è pesante il pezzo da trascinare, tanto più bassa / lenta deve essere la velocità selezionata.


Oltre alla velocità di avanzamento è importante la scelta della tipologia e del numero rulli adeguati  :

- rulli in gomma morbida ad alto grippaggio per superfici molto lisce e laccate

-rulli in gomma dura ad alta resistenza per superfici ruvide

- ruote in acciaio per superfici grezze

- cingoli in gomma per pezzi corti e stretti

- per trascinare pezzi lunghi, consigliamo l'acquisto del trascinatore STEFF 2068 con 6 rulli .


Scopri di più su velocità e tipologie di rulli disponibili visualizzando le immagini allegate !

uso e manutenzione, comparazioni

Si vedano immagini ed istruzioni allegate per modelli

montaggio, posizionamento , regolazione, stand, supporto, universale, piede di avanzamento

Si veda tabella velocità allegata ...

regolazione, comparazioni

Si veda tabella allegata ...

stand, supporto, universale, crocera, piede di avanzamento, comparazioni , accessori

In allegato troverete la tabella comparativa completa di tutti i modelli della linea dei trascinatori Maggi  ...

comparazioni , Dati tecnici modello

I trascinatori Maggi sono disponibili nei seguenti voltaggi:

400-50-3 ph

230-50-1ph

230-50-3ph

230-60-1ph

230-60-3ph

380-60-3ph

220-60-3ph



motori, voltaggi

Su tutti i trascinatori (escluso STEFF 2032, STEFF 2033 e STEFF 20316 POWER) è possibile montare molle più morbide ( Accessorio su richiesta - codice 41200013) per ottenere una maggiore ammortizzazione ( molleggio ) delle ruote ( > 20 mm). Sono necessarie n° 1 molla per ogni ruota.

montaggio, regolazione, Ruote, Rulli

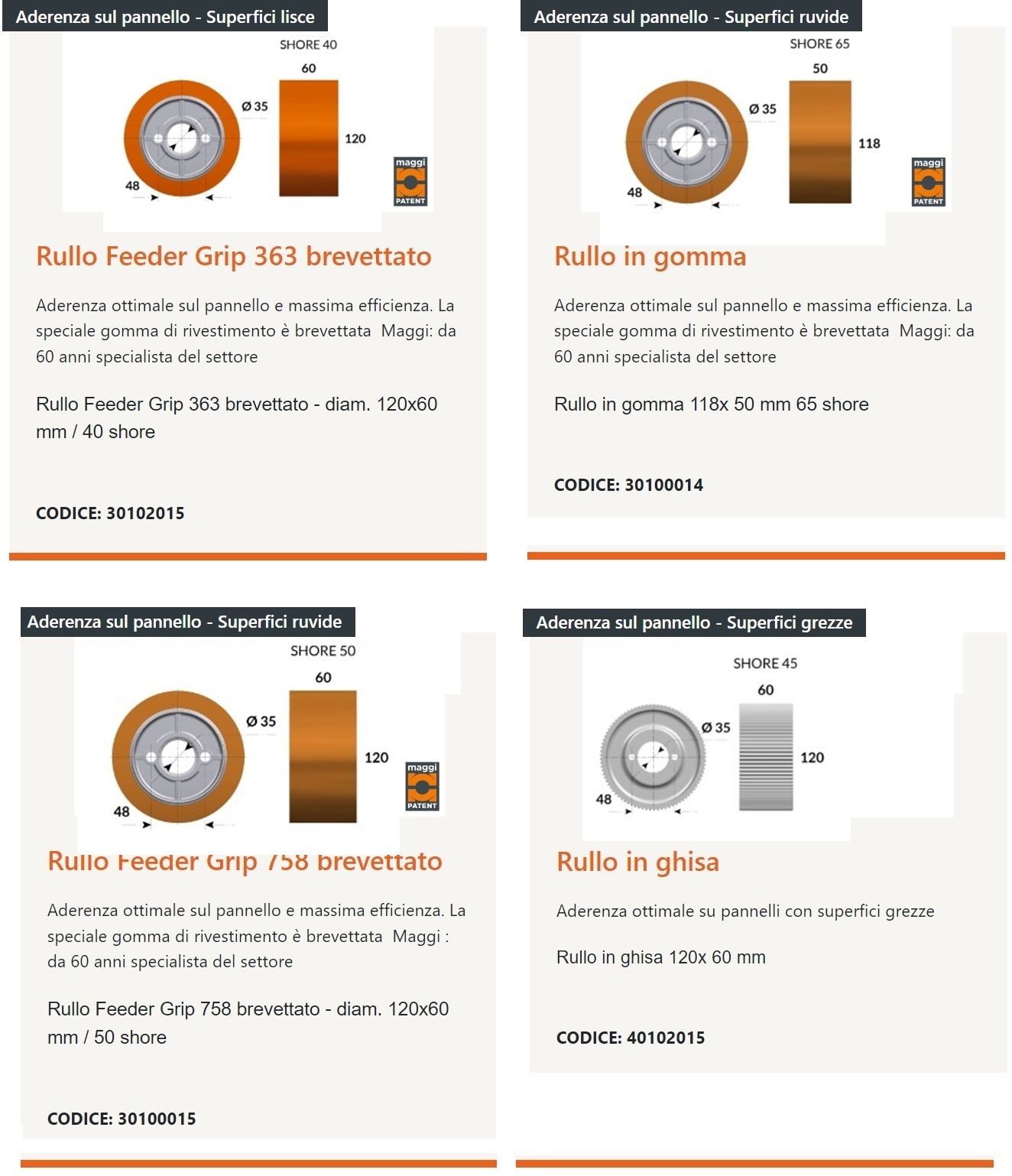

I rulli che montiamo sui nostri trascinatori si differenziano fra loro per TIPOLOGIA, MATERIALE e DIMENSIONI.


- TIPOLOGIA

  STANDARD : con supporto in alluminio e rivestimento in gomma FISSO

  SHS : con supporto in alluminio "Semi-Hub" e rivestimento in gomma SOSTITUIBILE


- MATERIALE


 GOMMA vulcanizzata brevettata "Feeder Grip" ad alta aderenza e durata con diversi indici SHORE ( ovvero l'indice che determina il grado di durezza e di flessibilità della gomma per i diversi usi)


 RULLI 40 Shore : gomma più morbida, offre maggiore aderenza adatta per trascinare materiali laccati, molto lisci, finiture delicate


 RULLI 50, 65 e 70 Shore:  gomma più dura, adatta per trascinare pannelli standard, semi - lavorati, con superfici ruvide


 RULLI in GHISA TRASCINAMENTO LEGNO GREZZO


-DIMENSIONI :



I rulli che vengono montati di serie, sui trascinatori professionali, sono STANDARD in gomma, 120x 60 mm da 50 Shore.


I trascinatori STEFF 2033 e STEFF 20316 POWER montano rulli SHS in gomma 120 x 60 mm - 50 Shore


lo Steff 2032 monta rullini standard in gomma 80x28 mm 50 Shore

Ruote, uso e manutenzione, comparazioni , Rulli, accessori

Ad oggi la nostra gamma NON prevede uno stand con posizionamento motorizzato, bensì solo manuale.

posizionamento , regolazione, stand, supporto, universale, crocera, piede di avanzamento, accessori

Si, è possibile applicare un nuovo trascinatore su un vecchio stand, purché di fabbricazione Maggi; tuttavia è sempre bene fare una verifica di compatibilità rilevando le seguenti misure, come da disegno allegato :


- Diametro foro del tubo orizzontale e diametro foro della base : 58 mm

- Diametro foro interno del collare : 75 mm

- Altezza ( spessore) del collare : 30 mm


Attenzione! I modelli STEFF 2032 e STEFF 2033  VENGONO SEMPRE FORNITI COMPLETI DI STAND, NON E' POSSIBILE ACQUISTARE SOLO IL GRUPPO DI TRASCINAMENTO





montaggio, stand, supporto, universale, crocera, piede di avanzamento, uso e manutenzione, compatibilità

Si vedano immagini e video allegati ...

montaggio, regolazione, uso e manutenzione, accessori

Si è del tutto normale che il motore di un trascinatore, durante la lavorazione, possa raggiungere temperature elevate ( anche fino a 50°) senza che vi siano danni o che questo influisca sul buon funzionamento dell'apparecchio

uso e manutenzione, motori

I rulli gommati Maggi sono prodotti con gomma vulcanizzata, ovvero trattata ad alte temperature; questo processo garantisce il prodotto dall'usura dai - 20 ° ai + 40 ° , al riparo dalle intemperie, assicurandone la lunga durata nel tempo.

La durata può variare in relazione al tipo di lavorazione e del materiale da trascinare.

Ruote, uso e manutenzione, Rulli, accessori

I trascinatori Maggi vengono forniti già completi di cavo elettrico ( lunghezza 3 m per i trascinatori professionali e semi professionali e lunghezza 1 m per lo STEFF 2032 ), ma NON di spina per la corrente. Le varianti di spine compatibili con le varie macchine utensili sono innumerevoli e con caratteristiche molto diverse fra loro e da paese a paese, il che rende impossibile standardizzarne la fornitura.

uso e manutenzione, compatibilità, equipaggiamento

Tutti i trascinatori Maggi - salvo lo STEFF 20316 POWER -  sono disponibili anche nella versione monofase

motori, voltaggi, equipaggiamento

TRASCINATORI PROFESSIONALI


LUBRIFICAZIONE TIPO A.  PUNTI DI SCORRIMENTO SULLO STAND  : filettatura della crociera, vite di alzata e cremagliera del tubo orizzontale  Lubrificare con grasso tipo "Persian Poligrease EP/2" o equivalente.  Frequenza: quando occorre, se le parti presentano un eccessivo attrito.

LUBRIFICAZIONE TIPO B.  RUOTE  tramite Ingrassatori / ugelli di ingrassaggio posti sugli assi dei rulli e sotto al trascinatore. Lubrificare con apposita pompa di lubrificazione (fornita in dotazione al trascinatore), pompando il grasso dentro gli ugelli. Usare grasso tipo Persian Poligrease EP/2 o equivalente Frequenza consigliata: ogni 3 mesi

LUBRIFICAZIONE TIPO CCOPPA OLIO E TRASMISSIONE Controllare regolarmente l’olio all’interno della coppa. Il livello dell’olio non deve scendere al di sotto dei 4 cm. Utilizzare olio tipo "IP MELLA -NA 220" o equivalente. Frequenza consigliata: ogni 6 mesi.


TRASCINATORI SEMI-PROFESSIONALI ( STEFF 2033) E HOBBY ( STEFF 2032)

Il modello STEFF 2033 ha le ruote montate su un sistema di cuscinetti, per il quale NON è necessaria alcuna lubrificazione; per tanto le lubrificazioni da effettuare sono esclusivamente quelle tipo A e C.

Il modello STEFF 2032 HOBBY  non necessita di Ingrassaggio sulle ruote. Le lubrificazioni da eseguire anche in questo caso sono esclusivamente quelle tipo A e C.

uso e manutenzione

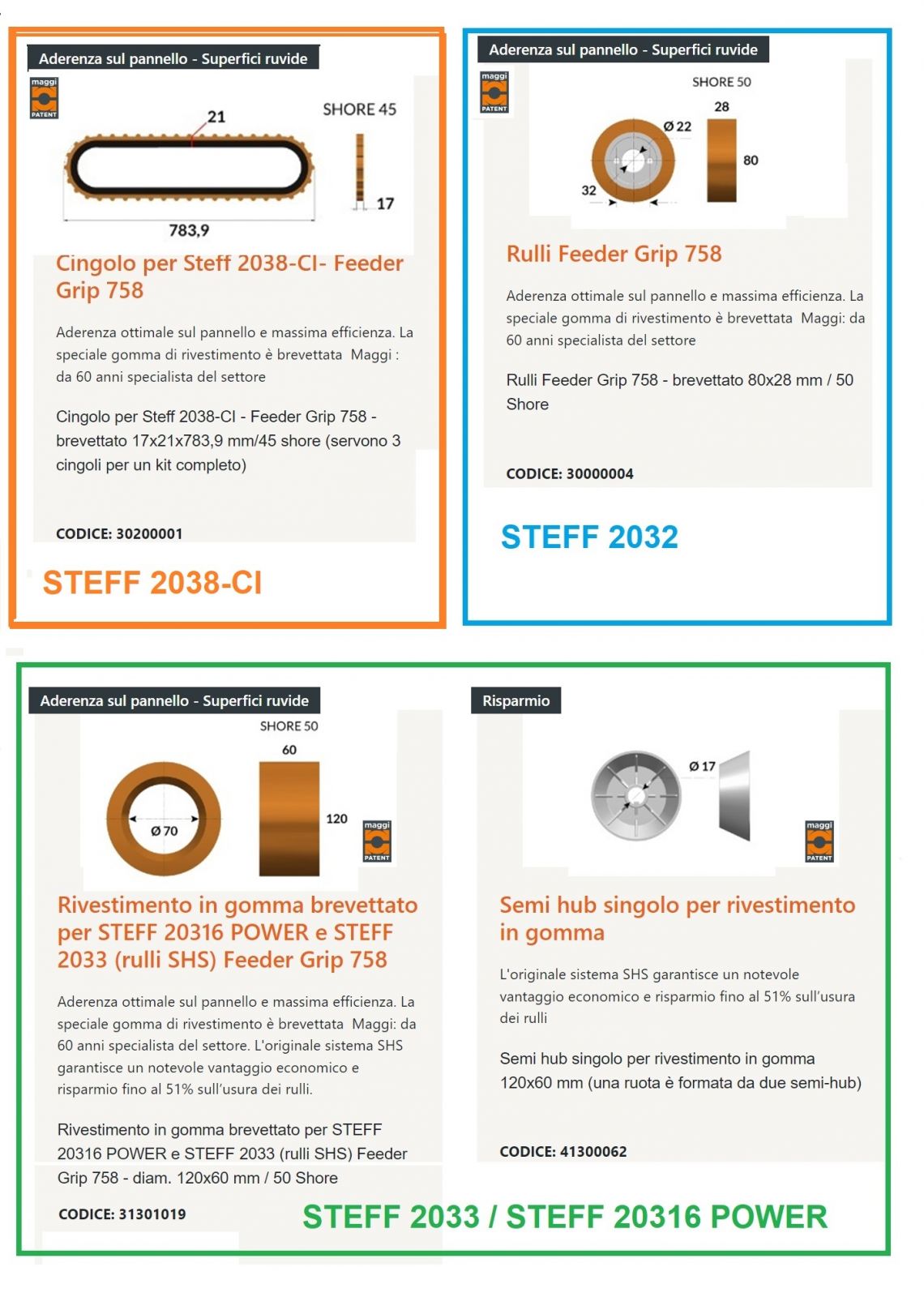

Si veda colore della gomma, delle varie tipologie di rullo disponibili, nell'immagine allegata ...

Ruote, Rulli, accessori, equipaggiamento

Nell'immagine allegata i rulli che montiamo di serie per le diverse tipologie di avanzamento automatico

Ruote, Rulli, equipaggiamento

REGOLAZIONE TIPO A : Posizionamento del trascinatore al “Punto 0” Il punto zero rappresenta l’altezza alla quale l’avanzamento deve essere posizionato, per effettuare correttamente il trascinamento del pezzo. Dato che il trascinatore deve esercitare una certa pressione sul pezzo, è opportuno posizionarlo ad una altezza tale che i rulli rimangano a 3 / 4 mm più in basso rispetto al piano di lavoro. Questa distanza rappresenta il “precarico” che si intende esercitare sul pezzo. La distanza citata varia in base alla pressione che si vuole esercitare e al tipo di lavorazione.


REGOLAZIONE TIPO B. Sblocco del contatore. Con una chiave a brugola (2,5 mm) agire sul collare del contatore posto sotto la maniglia, e cercare la vite di sgancio che si trova sotto alla guaina di gomma. Trovata la vite, sbloccare il contatore dal meccanismo di alzata.


REGOLAZIONE TIPO C. Azzeramento del contatore. Una volta sbloccato il contatore, facendo girare la vite intorno all’asse della maniglia, raggiungere la posizione 0000-0. L’ultimo zero a destra della linea rappresenta i decimi di millimetro.


REGOLAZIONE TIPO D. Blocco del contatore. Una volta raggiunto lo zero, stringere di nuovo la vite interna per bloccare il movimento del contatore a quello della maniglia di alzata. Agendo sul contatore da  questa posizione (0) è possibile adattarlo a tutti gli spessori dei pannelli che si intendono lavorare.

posizionamento , regolazione, stand, supporto, universale, crocera, piede di avanzamento, uso e manutenzione, accessori

Nell'immagine allegata troverete dimensioni e quote dell'accessorio "ribaltatore 96" cod. 22100151

montaggio, posizionamento , piede di avanzamento, accessori, dimensioni

I trascinatori vengono forniti con un cavo elettrico di 3m di lunghezza, unica eccezione è il trascinatore da hobby, STEFF 2032, che ha un cavo più corto, di lunghezza 1m

equipaggiamento

In allegato la lista completa dei ricambi consigliati per i trascinatori automatici ...

Per info prezzi, contattate il nostro ufficio ricambi ( service@maggi-technology.com )

ricambi

Si veda video allegato ...

montaggio, posizionamento , regolazione, accessori

Si vedano disegni allegati ....

montaggio, posizionamento , stand, supporto, universale, crocera, piede di avanzamento, dimensioni

I tubi, o colonne orizzontali e verticali, dello stand dei trascinatori professionali (  steff 2034 / 38 SMART / 2038/ 2038-CI/ 2044 / 2048 / 48 SMART / 2068 /  VARIO 3 / VARIO 4 / SUPERSONIC 3/ SUPERSONIC 4 ) hanno un diametro di 58 mm, mentre i tubi, o colonne orizzontali e verticali, dello stand del trascinatore STEFF 2033 hanno diametro 49 mm , e quelli del trascinatore STEFF 2032 hanno diametro 40 mm

stand, supporto, universale, crocera, piede di avanzamento, dimensioni

E' un sistema di sicurezza che , grazie ad un’accurata progettazione del supporto a crocera, scongiura ogni pericolo di sganciamento tra i vari componenti, anche in caso di non corretto serraggio da parte dell’operatore, evitando il rischio che l’avanzamento si stacchi e cada causando infortuni. Nel caso in cui il supporto venisse montato su un eventuale “Ribaltatore” (vedi fig.2), il sistema di sicurezza Elastic Pin System, tramite la spina (13b) (vedi Fig.1) permette al tubo verticale (11) di non sfilarsi dalla base (12), anche se la maniglia non fosse stata bloccata. Tale sistema di sicurezza vale anche per il tubo orizzontale (10) (vedi Fig.1), in quanto la spina (13a) permette alla pipa (31) di non sfilarsi dal tubo stesso.

montaggio, regolazione, stand, supporto, universale, crocera, piede di avanzamento, sicurezza

La distanza fra i fori di fissaggio dei rulli per trascinatori professionali, ovvero rulli da 120 x 60 mm e 118 x 50 mm, è di 48 mm, mentre quella dei rulli 80 x 28 mm è di 32 mm. I rulli SEMI-HUB che si montano sui modelli STEFF 2033 e STEFF 20316 POWER non hanno fori di fissaggio.

Si veda anche immagine allegata per maggior chiarezza

montaggio, posizionamento , Ruote, Rulli, dimensioni

Si, gli stand dei trascinatori professionali sono forniti di gruppo pipa- snodo- collare ( detto anche gruppo snodo o gruppo di collegamento) per permettere il collegamento al dispositivo di avanzamento ( avanzamento automatico).

Alcuni modelli di avanzamento ( STEFF 20316 POWER, STEFF 2033 e STEFF 2032), per la loro particolare conformazione, non necessitano del collare, lo stand è fornito solo di pipa che si aggancia sullo snodo fornito già montato sul baty ( corpo macchina) del trascinatore.

Si vedano immagini per maggiore chiarezza ...

montaggio, stand, supporto, universale, crocera, piede di avanzamento, comparazioni , accessori, equipaggiamento

Lo STEFF 2033, grazie alle sue dimensioni ridotte, ma con prestazioni professionali, è senz'altro il modello ideale per lavorare su una combinata

comparazioni , consigli d'uso

Per la lubrificazione interna degli ingranaggi dei nostri trascinatori (avanzamenti automatici) consigliamo di utilizzare l'olio IP - MELLANA OIL / ISO VG 220

DATI TECNICI:

Massa Volumica a 15°C = 0.895

Viscosità a 100°C = 18.7

Viscosità a 40°C = 220

Indice di viscosità = 95

Punto di infiammabilità V.A. = 240

Punto di scorrimento = -21


La scheda tecnica completa e la scheda di sicurezza sono disponibili su richiesta ( service@maggi-technology.com )

uso e manutenzione

Lo stand, o supporto, per trascinatore è composto da:

- una base in ghisa con fori di fissaggio per fissaggio sul piano della macchina utensile o dispositivo ribaltatore

- un tubo verticale

- un gruppo crocera

- un tubo orizzontale con cremagliera

- volantini di posizionamento

- maniglia superiore di sollevamento

- gruppo pipa, snodo e collare per aggancio del trascinatore ( lo stand per STEFF 20316 POWER, STEFF 2033, STEFF 2032, ha solo il gruppo pipa incluso, mentre il gruppo snodo è fornito già montato sul baty - struttura dell'avanzamento automatico, il collare non serve.)


Gli avanzamenti STEFF 2033 e STEFF 2032 hanno lo stand incluso nell'equipaggiamento standard, tutti gli altri modelli, invece, vengono venduti SENZA stand, che può essere acquistato separatamente come accessorio

montaggio, supporto, universale, crocera, piede di avanzamento, equipaggiamento

Gli avanzamenti STEFF 2033 e STEFF 2032 hanno lo stand incluso nell'equipaggiamento standard, tutti gli altri modelli, invece, vengono venduti SENZA stand, che può essere acquistato separatamente come accessorio

stand, supporto, universale, crocera, piede di avanzamento, comparazioni , equipaggiamento

L'altezza del trascinatore, rispetto al piano di lavoro, si regola girando manualmente il volantino posizionato in cima alla colonna verticale dello stand; lo STAND PLUS (cod. 13400600) dispone anche di un contatore numerico sul quale è possibile leggere la quota esatta dell'altezza per una più accurata e veloce regolazione.

posizionamento , regolazione, stand, supporto, universale, crocera, piede di avanzamento, accessori

In allegato troverete tutti i layout con le dimensioni di ingombro per ciascuna tipologia di trascinatore Maggi ...

comparazioni , dimensioni, Dati tecnici modello

Si, nella gamma dei trascinatori Maggi i modelli STEFF SUPERSONIC 3 e 4 hanno la velocità variabile con inverter elettronico

equipaggiamento , Dati tecnici modello

Nella gamma dei trascinatori Maggi esiste già un modello specifico con i cingoli, ovvero lo STEFF 2038-CI ( si veda scheda prodotto nella sezione prodotti del sito). La sostituzione dei rulli con i cingoli, tramite l'apposito KIT PULEGGE E CINGOLI ( Ricambio da ordinare a parte) è possibile UNICAMENTE sui modelli PROFESSIONALI a 3 RULLI, quali : STEFF 2034, STEFF 2038, STEFF 38 SMART ma questa operazione deve essere effettuata da un tecnico specializzato. Per maggiori informazioni vi invitiamo a contattare il nostro ufficio assistenza ( service@maggi-technology.com

comparazioni , consulenza

Gli avanzamenti automatici sono un dispositivo indispensabile

  • antinfortunistici per garantire l’incolumità dell’operatore
  • assicurano lavorazioni  precise, con una qualità costante su ogni pezzo
  • garantiscono maggiore produttività  rispetto alla spinta di un operatore



COME  SCEGLIERE IL NUMERO DEI RULLI :



3 RULLI  LAVORAZIONI SEMPLICI ASPORTAZIONI MODESTE

Per lavorazioni semplici su cornici, aste, profili di legno di piccola dimensione. 2 rulli in entrata tengono il pezzo  da lavorare, 1 rullo  tiene   il pezzo in uscita



4 RULLI LAVORAZIONI COMPLESSE, ASPORTAZIONI DI MEDIA ENTITA'

Ideale per 80% delle lavorazioni più complesse, come asportazioni importanti su profili di legno di media e grande dimensione. Garantisce la massima precisione grazie ai 2 rulli che tengono il pezzo in entrata e ai 2 rulli che lo tengono in uscita



6 RULLI LAVORAZIONI  COMPLESSE, ASPORTAZIONI  IMPORTANTI

Per le lavorazioni più complesse, che prevedono asportazioni importanti su travi di legno, profili lunghi e di grandi dimensioni, dove sono  indispensabili 3 rulli in entrata e 3 in uscita. Secondo il tipo di lavorazione può essere consigliabile applicare un supporto supplementare al trascinatore per garantire ancora maggiore stabilità, durante la lavorazione.



CINGOLI, LAVORAZIONI di PEZZI STRETTI E CORTI

Ideale per il trascinamento omogeneo di  pezzi stretti e corti, garantisce la massima precisione ed aderenza grazie ai 3 cingoli che trascinano con continuità; poliedrico, può essere utilizzato anche per lavorazioni standard.





COME  SCEGLIERE IL NUMERO DELLE VELOCITA’ :



I modelli con le VELOCITA’ FISSE  Avanti ed indietro si scelgono in base  al tipo di lavorazione che si fanno più di frequente



Le velocità più basse sono ideali per lavorazioni  importanti per una miglior tenuta del pezzo e una maggiore accuratezza della lavorazioni 2-4-5,5-6,5 m/min

Le velocità più alte sono ideali  per lavorazioni più semplici, che possono essere fatte ad una velocità più elevata 8-11-13-16,5-33 m/min


N. 4 velocità fisse   4 – 8 – 11 – 22 mtmin modelli STEFF2034 – STEFF2044

N. 8 velocità fisse 2- 4- 5,5 -6,5 -11 -13 -16,5 – 33 m/min modelli STEFF2038 - 2038 SMART – STEFF2048 - 2048 SMART




I modelli con le velocità VELOCITA’ VARIABILI  avanti ed indietro  soddisfano le esigenze di chi  deve cambiare ogni giorno il tipo di lavorazione e  la relativa velocità d’avanzamento


Il variatore MECCANICO modello VARIOSTEFF3 e VARIOSTEFF4  va dai da 3 a 18 mtmin ,   (fino a 33 m/min con il kit alta velocità- accessorio)

la regolazione di velocità si ottiene ruotando la  manopola


Il variatore ELETTRONICO  modello SUPERSONIC 3 e SUPERSONIC 4 vada 0,5 a 25 mt/min (fino a 33 m/min con il kit alta velocità -accessorio)

La regolazione di velocità si seleziona sul display digitale



comparazioni , Rulli, consigli d'uso, consulenza

Tutti i trascinatori professionali possono essere posizionati con la base dello stand anche a destra dell'utensile, senza necessità di dispositivi aggiuntivi.

I modelli STEFF 2033 e STEFF 20316 POWER possono essere posizionati con la base dello stand anche a destra dell'utensile, soltanto applicando un accessorio detto  "doppio snodo" descritto dal codice 41400012

Il modello STEFF 2032 NON può essere posizionato con la base a destra dell'utensile

posizionamento , regolazione, stand, supporto, universale, crocera, piede di avanzamento, accessori, equipaggiamento

No, non è possibile montare motori con maggior numero di Kw sui trascinatori Maggi.

In allegato una tabella con i riferimenti dei motori standard per i vari modelli


motori, voltaggi, equipaggiamento , Dati tecnici modello

La certificazione ATEX è una direttiva europea che si applica ad apparecchiature che possono essere utilizzate in ambienti potenzialmente esplosivi.

I prodotti Maggi, in particolare in motori utilizzati, non sono certificati ATEX.

Per maggiori informazioni potete contattare il nostro ufficio assistenza ( service@maggi-technology.com

motori, certificazioni

Potete identificare ciascun ricambio, all'interno dell'area parti di ricambio sul sito al seguente link : https://www.maggi-technology.com/it/

Identificare un ricambio è facile, sul sito esiste una funzione "identifica ricambi" alla quale si può accedere da diversi punti del sito stesso : in alto ad ogni pagina sulla barra, dalla HOME e tramite MENU nella sezione dedicata "RICAMBI ( come si vede da immagine allegata) e nella sezione "ASSISTENZA " - "assistenza post vendita" in basso alla fascia contatto.


Una volta all'interno della funzione "identifica ricambi" basterà inserire il codice della macchina nella finestra di ricerca e compariranno i relativi esplosi con i codici di tutti i ricambi; per conoscere il prezzo di ciascun ricambio potete contattare direttamente il nostro service tramite mail : service@maggi-technology.com o chiamando +39 0571 635 433, oppure chiedere al rivenditore MAGGI più vicino a voi; lo trovate nella cartina rivenditori sul sito, al seguente link:  : https://www.maggi-technology.com/it/contatti/mappa-rivenditori

ricambi

Per stampare o scaricare i contenuti testo e immagini della scheda prodotto, basta che clicchiate sul link . pdf presente sotto l'immagine principale del prodotto di interesse ( come si vede nell'immagine allegata) ; dopodiché potete decidere, all'interno del vostro programma di stampa, se procedere a stampare direttamente il documento ( la qualità della stampa dipenderà dalle vostre impostazioni ) o a creare il file pdf ( il file .pdf stampa è piuttosto pesante, vista la presenza di molte immagini; per invio del documento tramite e-mail, si consiglia di salvare il documento usando l'opzione "salvare . pdf con dimensioni ridotte"

Documentazione

La Maggi garantisce la disponibilità dei ricambi fino a 10 anni dalla data di fabbricazione del prodotto

Per ricambi più vecchi di 10 anni la disponibilità non è garantita ; si può inviare una richiesta al nostro servizio post-vendita ( service@maggi-technology.com ) specificando codice della macchina in questione, anno di costruzione e inviando una foto del prodotto e del componente del quale si fa richiesta.

ricambi

La tolleranza dei voltaggi indicati è di + / - 10%

motori, voltaggi

Per permettere ai consulenti Maggi di valutare se una certa lavorazione è realizzabile con una delle loro macchine devo fornire le seguenti informazioni e dati:


- Dimensioni del pezzo da lavorare ( larghezza, lunghezza, spessore, peso)

- Materiale ( pannello di MDF, truciolare, multistrato .... legno massello ... ecc. ecc. )

- Tipologia di lavorazione da eseguire ( inviare disegno o file pdf)

- Produttività richiesta ( n° pezzi al giorno / settimana)

- Tipologia prodotto finito e possibilmente foto dello stesso


compatibilità, consigli d'uso, consulenza

Al momento dell'ordine è possibile richiedere un motore con voltaggio diverso da quello standard ( V 400 - 50 Hz - 3PH), o in versione monofase ( solo per i prodotti che lo prevedono) , ma non è possibile avere un motore più potente.

motori, voltaggi, equipaggiamento , Dati tecnici modello

VIDEO

posizionamento orizzontale

STEFF MADE IN ITALY

EASY STAND

APP GRATUITA
PER ASSISTENZA ONLINE

IN TEMPO REALE

Semplificati la vita. Azzera tempi e costi.

Maggi rivoluziona il mondo delle macchine tradizionali mettendo a disposizione dei suoi rivenditori un’APP gratuita per l’assistenza a distanza con tecnologia avanzata comprensibile e accessibile a tutti .


Traduzione istantanea

Grazie alla tecnologia augmented reality alla traduzione istantanea in 80 lingue possiamo guidare un operatore all’altro capo del mondo per trovare in tempo reale la soluzione del problema.

RICHIESTA INFORMAZIONI

NEWSLETTER

Se vuoi ricevere i nostri aggiornamenti iscriviti alla nostra mailing list.
